Analog Devices / Maxim Integrated MAX17614EVKIT 평가 키트
Analog Devices MAX17614EVKIT 평가 키트는 MAX17614 ideal 다이오드/전원 선택기를 평가하기 위해 완전한 조립 및 테스트를 거쳤으며 20핀 TQFN-EP 패키지로 제공됩니다. 이 키트를 사용하여 2개의 전원을 입력 장치로 연결할 수 있으며 부하는 이상적인 다이오드 애플리케이션을 위해 더 높은 전압 전원에서 전력을 얻을 수 있습니다. 전원 선택기 애플리케이션의 경우, 부하는 각 EN 핀을 구동하여 두 전원 중 하나에서 전원을 받습니다.
ADI MAX17614EVKIT 평가 키트 구성은 두 인스턴스에 대한 독립적인 설정을 허용하여 프로그래밍 가능한 다양한 전류 제한 임계값(0.15A ~ 3A)을 통해 조정 가능한 과전압, 저전압, 역전류 차단 및 세 가지 전류 제한 유형(자동 재시도, 연속 및 래치 오프)을 설정합니다.
특징
- 4.5V ~ 40V 작동 입력 전압 범위(TVS 다이오드 D101, D201 및 개방 점퍼 JU101, JU201를 제거하여 작동 범위를 최대 60V까지 확장)
- 입력 단자에서 40V TVS 다이오드(D101 및 D201)
- 출력 단자에서 쇼트키 다이오드(D103)
- 부족전압 록아웃(UVLO1, UVLO2), 과전압 록아웃(OVLO1, OVLO2), 3가지 전류 제한 유형 및 전류 제한 임계값 평가
- 두 입력 전압 모두에 대해 4.5V로 프로그래밍된 UVLO
- 두 입력 전압 모두에 대해 40.2V로 프로그래밍된 OVLO
- 내부 풀업 액티브 하이 인에이블 입력
- 점퍼 구성 가능 전류 제한(기본적으로 0.3A로 선택됨)
- 점퍼 구성 가능(JU102, JU202) 전류 제한 유형(기본적으로 자동 재시도로 선택됨)
- 프로그래밍 가능 시동 블랭킹 시간(C103, C203)
- 오류 표시 신호(UVOV1, UVOV2, FLAG1, FLAG2))
- 입증된 PCB 레이아웃
- 완전 조립 및 테스트 완료
필수 장비
- MAX17614 평가 키트
- 60V, 4A DC 전원 공급 장치 2개
- 멀티미터
- 조절 가능 부하(0A ~ 3.5A)
- USB 전원 또는 5V DC 전원 공급 장치
관련 제품
Analog Devices / Maxim Integrated MAX17614 Ideal 다이오드/전원 선택기
포지티브 및 네거티브 입력 오류에 대한 조절 가능한 시스템 보호 경계를 제공합니다.
추가 자료
구성 다이어그램

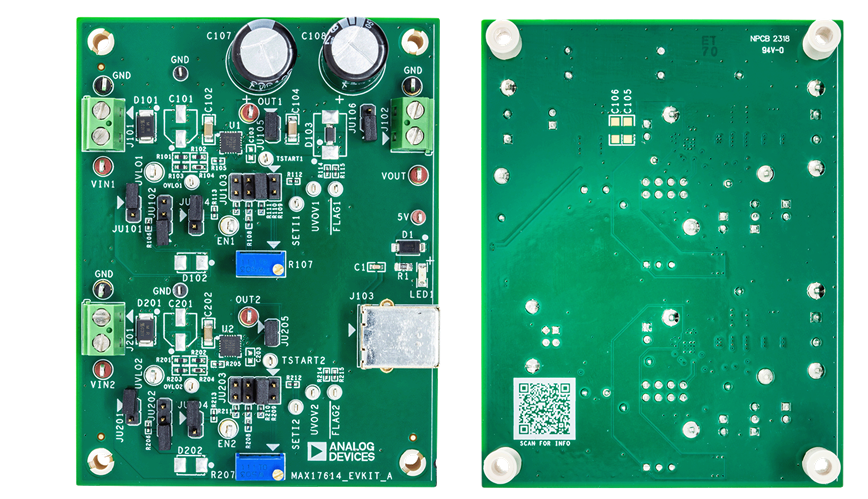

PCB 레이아웃
