Analog Devices / Maxim Integrated MAX17614 Ideal 다이오드/전원 선택기
Analog Devices MAX17614 아이디얼 다이오드/전원 소스 선택기는 최대 +60V 및 -65V의 포지티브 및 네거티브 입력 결함에 대한 조정 가능한 시스템 보호 경계와 최대 3A의 출력 부하 전류를 제공합니다. MAX17614에는 130mΩ(표준)의 낮은 누적 RON과 직렬로 연결된 2개의 내부 nFET가 포함되어 있습니다. nFET는 향상된 시스템 효율성으로 역방향 입력 전압 및 역전류 보호 기능을 제공하는 이상적인 다이오드 기능을 구현합니다. 입력 부족 전압 보호는 4.5 V ~ 59 V 사이에서 프로그래밍할 수 있는 반면, 과전압 보호는 5.5 V와 60 V 사이에서 독립적으로 프로그래밍할 수 있습니다. MAX17614는 내부 기본 UVLO 상승 임계값이 4.2 V(일반)로 설정되어 있습니다.
ADI MAX17614 ideal 다이오드/전원 선택기는 중앙 감시 시스템의 EN 핀을용이하게 하여 장치를 활성화하거나 비활성화합니다. 이 기능은 스위치 작동을 통해 연결된 부하에 대한 전원 공급을 제공하거나 차단할 수 있습니다.
장치를 통한 전류는 SETI에서 GND까지 연결된 저항기로 프로그래밍된 전류 제한을 설정하여 제한합니다. 전류 제한은 0.15A ~ 3A 사이에서 프로그래밍할 수 있습니다. MAX17614 전류가 설정한 전류 제한에 도달하거나 초과하는 경우 내부 nFET Q2는 전류를 설정 한계로 제한합니다. 이 장치는 자동 재시도, 연속 및 래치 오프의 세 가지 전류제한 모드를 제공합니다. SETI 핀은 또한 정상 작동 상태에서 장치 전류에 비례하는 GND에 대한 전압을 표시합니다. 아날로그-디지털 변환기는 모니터링 시스템에서 SETI 핀 또는 ADC 전압을 판독하여 순간적인 장치 전류를 기록할 수 있습니다.
MAX17614 선택기는 다양한 작동 및 결함 신호를 시연하기 위한 FLAG 및 UVOV 통신 신호를 포함하고 있습니다. 통신 신호 핀은 오픈 드레인이며 시스템 인터페이스 전압에 적합한 외부 풀 업 저항기가 필요합니다. MAX17614에는 극한의 전력 손실에 대한 내부 과열 차단 보호 기능이 있습니다.
특징
- 아이디얼 다이오드 작동
- 빠른 역전류 차단 보호(140ns)
- 원활한 전원 전환
- 강력한 보호 기능으로 시스템 가동 중지 시간 감소
- 넓은 입력 공급 범위: +4.5V ~ +60V
- 핫 플러그인 입력 공급 전압(TVS(과도 전압 억제기)가 없는 상태): 최대 35V
- 최대 -65V의 네거티브 입력 허용 오차
- 130mΩ의 낮은 RON (표준)
- 과열 차단 보호
- 프로그래밍 가능 시동 블랭킹 시간
- 확장된 온도 범위: -40°C~+125°C
- 유연한 설계 옵션으로 재사용 가능 및 재인증 필요성을 낮춤
- 조절 가능한 입력 UVLO(저전압 차단) 및 OVLO(과전압 록아웃) 임계값
- 전체 온도 범위에서 +3.6% 및 -3.3% 정확성을 갖는 0.15A~0.3A 그리고 ±3.3% 정확성을 갖는 0.3A~3A의 프로그래밍 가능한 순방향 전류 제한
- 자동 재시도, 연속 및 래치 오프 모드의 프로그래밍 가능 전류 제한 결함 응답
- UVOV 및 FLAG 내장형 결함 표시 신호
- 보드 공간 절약 및 외부 BOM 수 감소
- 20핀, 4mm x 4mm, TQFN-EP 패키지
- 통합형 백-투-백 nFET
애플리케이션
- 작은 전체 솔루션 크기
- 빠른 응답 시간
- 엄격한 전류 제한 정확도
비디오
개략적인 애플리케이션 다이어그램

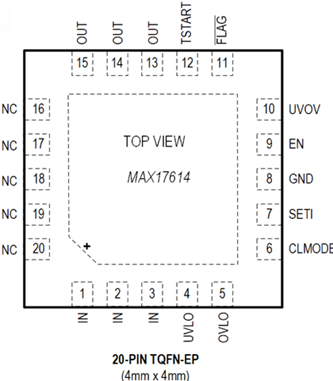

핀 설명
관련 키트
Analog Devices / Maxim Integrated MAX17614EVKIT 평가 키트
MAX17614 ideal 다이오드/전원 선택기를 평가하기 위해 완전한 조립 및 테스트를 거친 회로 기판입니다.&
