Analog Devices Inc. LTP8803-1A 160A DC/DC 전력 µModule 레귤레이터
Analog Devices Inc. LTP8803-1A 160A DC/DC 전력 µModule 레귤레이터는 54V 전력 분배 아키텍처에서 마이크로프로세서 코어 전압을 제공합니다. 이 레귤레이터는 개방형 표준 I2C 기반 디지털 인터페이스 프로토콜인 PMBus를 통해 원격 구성이 가능하고 전력 관리 파라미터를 원격으로 모니터링할 수 있는 것이 특징입니다. Analog Devices LTP8803-1A는 정밀 혼합 신호 회로, EEPROM, 전력 MOSFET, 평면 변압기, 인덕터 및 지원 부품을 갖춘 프로그래밍 가능 디지털 제어 시스템으로 구성되어 있습니다. 높은 수준의 통합으로 부품 수/설계 시간을 최소화하고 유연성/전력 밀도를 극대화합니다. LTP8803-1A는 고전압 스위칭 손실을 제거하는 공진 스위칭 아키텍처를 활용하여 높은 변환 비율에서 높은 효율을 유지합니다. 이 장치는 22mm×24mm×22mm 표면 장착형 오픈 프레임 패키지로 제공됩니다.
특징
- 최대 91.8% 고효율(600kHz 고주파, 54VIN~1.2VOUT)
- PMBus 준수 I2C 직렬 인터페이스
- 전압, 전류, 온도 및 결함 모니터링
- 내부 EEPROM 결함 로그 기록
- 디지털 프로그래밍이 가능한 제어 루프
- 프로그램 전압, 전류 제한, 소프트 스타트/정지, 주파수, 동기화 및 위상, 전력 양호, 경고 및 오류
- 45 V ~ 65 V의 폭넓은 입력 전압 범위
- 출력 전압 범위: 0.5 V~1.5 V
- 45V~65VIN~1.2VOUT에 최적화됨
- ±0.5% 최대 DC 출력 오류(차동 원격 전압 감지)
- ±3% 현재 리드백 정확도
- 병렬 및 전류 공유 다중 μModule IC
- LTP8800-1A 및 LTP8800-4A와 핀 호환(0.8VOUT에 최적화됨)
- 22 mm × 24 mm × 22 mm 표면 실장 패키지
- MSL(수분 민감도 수준) 3
- RoHS 준수
애플리케이션
- 고전류 전력 분배 시스템
- 서버, 네트워크, 스토리지 장비
- 지능형 에너지 효율적인 전력 조절
사양
- 입력 저전압 범위
- 38~42V 상승
- 36~40V 하강
- 입력 과전압 범위
- 67~73V 상승
- 65~71V 하강
- 0.1mA(표준) 입력 대기 전류
- 65mA~3.87A(표준) 입력 공급 전류 범위
- 0 A ~ 160 A 출력 전류 범위
- 200A(표준) 출력 전류 제한
- 1.182~1.218V 정격 출력 전압 범위
- 1.188~1.212V 회선/부하 조절 범위
- 3ms(표준) 시작 시간
- 10µs(표준) 정지 시간
- 30mV(표준) 동적 부하 단계에 대한 최대 출력 전압 편차
- 50µs(표준) VOUT 안정화 시간(1%)
- 88.3%~91.7(표준) 효율 범위
- 발진기
- 스위칭 주파수 범위: 582 kHz~618 kHz
- 556~640kHz 동기화 범위
- PMBus 모니터링
- ±3%(표준) 출력 전류 모니터
- ±5%(표준) 입력 전류 모니터
- ±1.5%(표준) 출력 전압 모니터
- ±2%(표준) 입력 전압 모니터
- ±10°C(표준) 온도 모니터
- 10µA(최대) 입력 누설 전류
- 제어 섹션
- ±100mV VS 공통 모드 범위
- 0.5~1.5V 출력 전압 모드 범위
- 1.60V(표준) 출력 과전압 보호
- 0.8~2.1V 디지털 입력 임계값 범위
- 10~400kHz PMBus 타이밍 직렬 버스 주파수 범위
- 0+125°C 작동 접합 온도 범위
- +245°C 최대 솔더 리플로우 체온

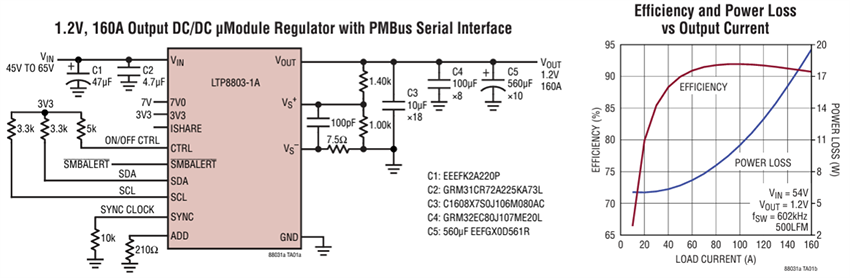

일반 응용 분야
