Analog Devices Inc. LTP8802A-1B 54V 140A DC/DC μModule 레귤레이터
Analog Devices LTP8802A-1B 54V 140A DC-DC μModule 레귤레이터는 54V 배전 아키텍처에서 마이크로프로세서 코어 전압을 제공합니다. 이 장치는 개방형 표준 I2C 기반 디지털 인터페이스 프로토콜인 PMBus를 통해 전원 관리 매개변수 원격 구성 및 원격 측정 모니터링 기능을 갖추고 있습니다.
LTP8802A-1B는 정밀 혼합 신호 회로, EEPROM, 전력 MOSFET, 평면 변압기, 인덕터 및 지원 구성 요소를 갖춘 프로그래밍 가능한 디지털 제어 시스템입니다. 높은 통합 수준으로 구성 요소 수와 설계 시간을 최소화하고 유연성과 전력 밀도를 극대화합니다.
Analog Devices LTP8802A-1B는 고전압 스위칭 손실을 줄여주는 유사 공진 아키텍처를 활용하여 높은 변환 비율에서 높은 효율을 유지합니다. LTP8802A-1B는 22mm × 24mm × 22mm 표면 실장 오픈 프레임 패키지로 제공됩니다.
특징
- 고주파에서 높은 효율
- 813kHz, 54VIN ~ 3.3VOUT 에서 최대 93.8% 효율성
- PMBus 준수 I2C 직렬 인터페이스
- 전압, 전류, 온도 및 결함 모니터링
- 내부 EEPROM 결함 로그 기록
- 디지털 프로그래밍 가능 제어 루프 프로그램 전압, 전류 제한, 소프트 스타트/소프트 스톱, 주파수 동기화 및 위상, 전력 양호, 경고 및 결함
- 45 V ~ 65 V의 넓은 입력 전압 범위
- 출력 전압 범위: 0.5V ~ 3.6V
- 45V ~ 65VIN ~ 3.3VOUT 에 맞게 최적화
- ±0.5% 최대 DC 출력 오류(차동 원격 전압 감지 기능 포함)
- 전류 리드백 정확도: ±3%
- 병렬 및 전류 공유 다중 μModule IC
- 22mm × 24mm × 22mm 표면 실장 패키지
애플리케이션
- 고전류 전력 분배 시스템
- 서버, 네트워크, 스토리지 장비
- 지능형 에너지 효율적인 전력 조절

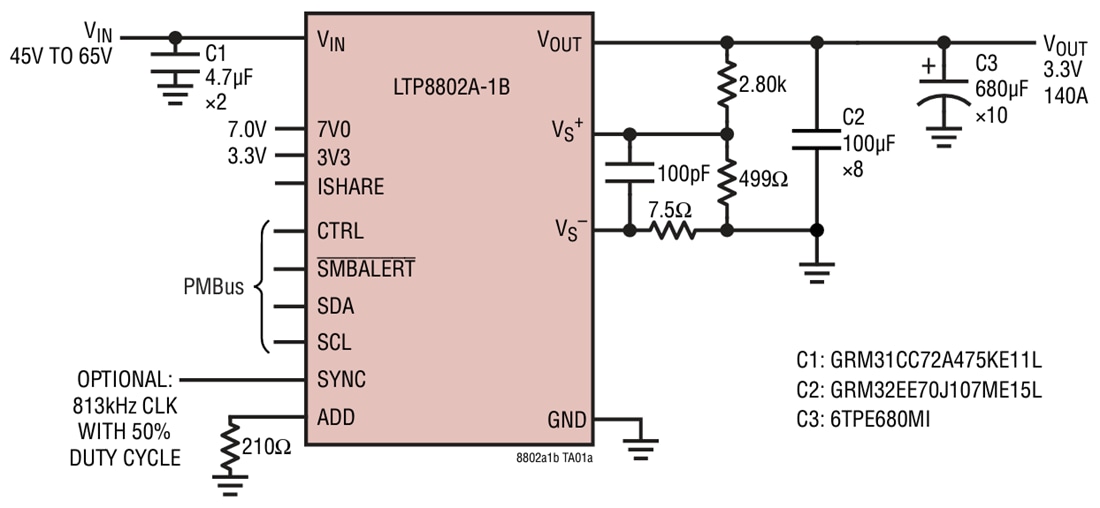

일반 애플리케이션
관련 개발 도구
Analog Devices Inc. DC3190B-F 데모 회로
45~65V 입력 범위를 제공하는 고전류, 고밀도, 고효율 오픈 프레임 μModule® 레귤레이터입니다.
