Analog Devices Inc. LTM8067 및 LTM8068 μModule® DC/DC 컨버터
Linear Technology/Analog Devices LTM8067 및 LTM8068 μModule® DC/DC 컨버터는 2kV AC 절연형 플라이백 전력 모듈입니다. 패키지에는 스위칭 컨트롤러, 전원 공급 스위치, 변압기, LDO 및 모든 지원 구성 요소가 포함되어 있습니다. 이 컨버터는 2.8~40V의 입력 전압 범위에서 작동하며, 단일 저항기에 의해 설정된 출력 전압 범위는 2.5~18V입니다.
특징
- 2kVAC 절연형 μModule 컨버터
- UL60950 인증 파일 464570
- 폭넓은 입력 전압 범위: 2.8~40V
- 전류 모드 컨트롤
- 사용자 구성 가능 저전압 로크아웃
- 로우 프로파일(9x11.25x4.92mm)
- BGA 패키지
애플리케이션
- 절연 IGBT 게이트 드라이버
- 산업용 센서
- 산업용 스위치
- 테스트 및 측정 장비
기술 기사
정밀 전자 테스트 및 측정 기능이 있는 바이폴라 전원 공급 시스템을 생성하는 것이 시스템 성능, 작은 설치 공간 유지, 전력 효율 사이의 밸런싱 조치가 될 수 있습니다. 이러한 과제 해결에 도움이 되고 시스템 설계자가 적절한 절충점을 찾을 수 있게 해주는 솔루션을 만나 보십시오.
관련 평가 도구
Analog Devices Inc. DC2358A 데모 회로
LTM8068 μModule® DC-DC 컨버터 평가용으로 설계되었습니다.

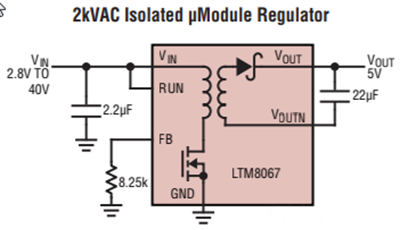

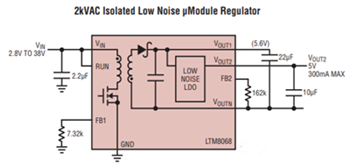

일반 응용 분야
게시일: 2017-04-26
| 갱신일: 2022-03-11
