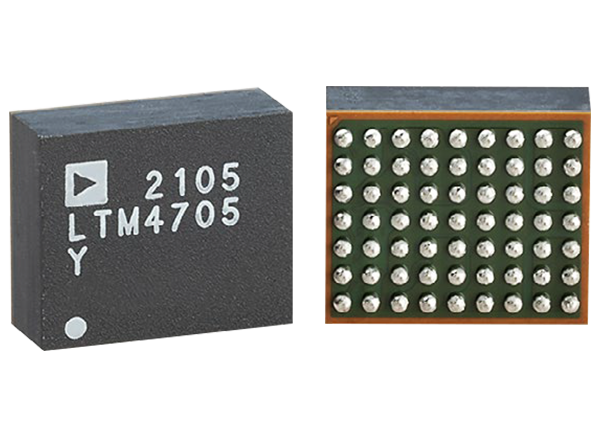

Analog Devices Inc. LTM4705 DC-DC μModule® 레귤레이터
Analog Devices Inc. LTM4705 DC-DC μModule® 레귤레이터는 완벽한 이중 5A 스텝다운 스위칭 모드 레귤레이터로서, 소형 6.25mm x 7.5mm 패키지로 제공됩니다. LTM4705 μModule은 스위칭 컨트롤러, 전력 MOSFET, 인덕터 및 지원 구성 요소를 통합하고 있습니다. 3.1~20.0V의 입력 전압 범위에서 작동하는 LTM4705은 단일 외부 저항기로 설정된 0.6~5.5V의 출력 전압 범위를 지원합니다. 이 장치의 고효율 설계 장치는 이중 5.0A 연속 출력 전류를 제공합니다. 두 채널은 동일한 클록을 공유하고 180° 역위상을 실행합니다.몇 개의 입력 및 출력 커패시터만 필요합니다.
Analog Devices Inc. LTM4705 DC-DC μModule® 레귤레이터는 공간 제약이 있는 애플리케이션에 이상적인 소형 6.25mm x 7.5mm BGA(볼 그리드 어레이) 패키지로 제공됩니다.
특징
- 1cm2(단면 PCB) 또는 0.5cm2(양면 PCB)으로 제공되는 완벽한 솔루션
- 넓은 1~20V 입력 전압 범위
- 6~5.5V 출력 전압
- 이중 5A 또는 단일 10A 출력 전류
- 부하, 회선 및 온도에서 ±1.5%의 최대 총 DC 출력 전압 조정 오류
- 전류 모드 제어, 빠른 과도 응답
- 외부 주파수 동기화
- 전류 공유로 다상 병렬 설정 가능
- 출력 전압 추적 및 소프트 스타트 성능
- 선택 가능 Burst Mode® 작동
- 과전압 입력 및 과열 보호
- 전력 양호 표시등
- -40~+125°C 작동 접합 온도 범위
- 6.25mm x 7.5mm x 3.2mm BGA-63 패키지
애플리케이션
- 전기 통신, 네트워킹 및 산업용 장비
- 의료 진단 장비
- 범용 PoL(Point of Load) 변환
- 테스트 및 디버그 시스템
개발 도구
Analog Devices Inc. LTM4705 데모 보드 DC3051A
LTM4705 DC-DC μModule® 조정기용 평가 플랫폼입니다.
비디오

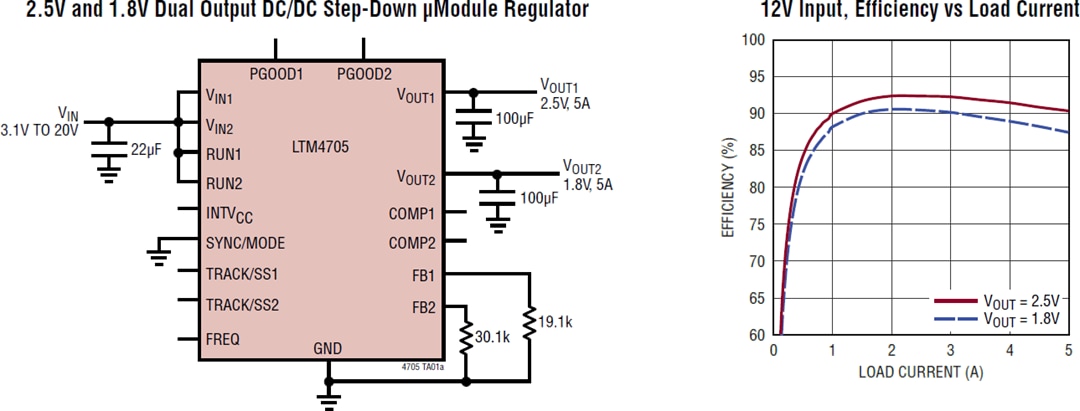

일반 애플리케이션 회로

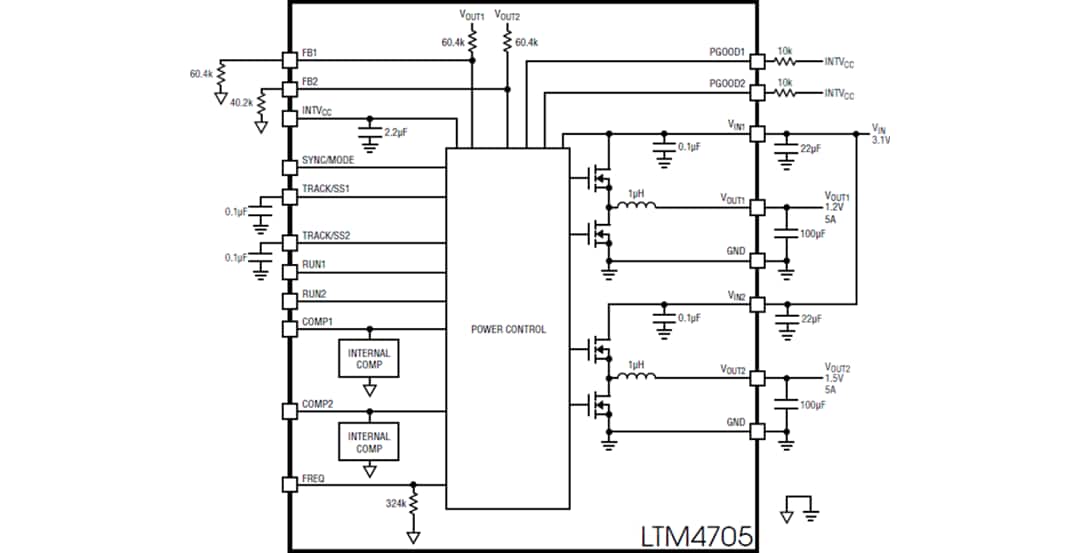

블록 선도

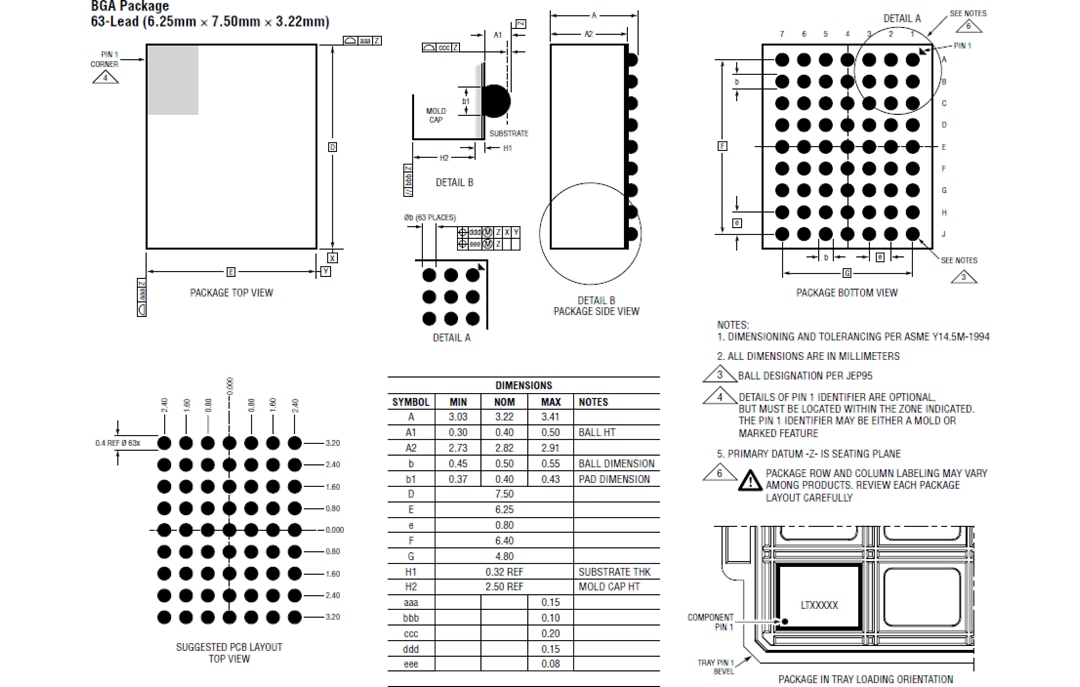

패키지 외형
게시일: 2021-10-28
| 갱신일: 2022-08-02
