Analog Devices Inc. LTM4656/LTM4656-1 동기식 부스트 μModule® 조정기
Analog Devices Inc. LTM4656/LTM4656-1 동기식 부스트 μModule® 조정기는 스위칭 컨트롤러, 전력 FET, 인덕터 및 모든 지원 구성 요소(입출력 커패시터 필요)를 제공합니다. LTM4656/LTM4656-1 조정기는 4.5~28V의 입력 범위에서 작동하고 단일 외부 저항기에 의해 설정된 6~36V의 출력 전압 범위가 특징입니다.
ADI LTM4656/LTM4656-1 동기식 부스트 μModule 조정기에는 최대 5A의 연속 출력 전류를 지원하는 고효율 설계 장치가 있습니다. 장치 인라인 보호 회로는 최대 입력 전류를 설정하고 초과 시 입력 전력을 차단하고 다시 시도합니다. 고밀도 부스트 설계는 최대 180W의 출력 전력을 변환할 수 있습니다.
또한 결함 보호 기능에는 자동 재시도로 참조되는 과열 보호 및 과전류 보호가 포함됩니다. 이 μmodule은 공간 절약형 및 열성능이 향상된 16mm × 16mm × 7.07mm BGA 패키지로 제공되고 무연 재질이며 RoHS 규격을 준수합니다.
특징
- 완전 부스트 스위치 모드 전원 공급 장치
- 4.5~28V의 넓은 입력 전압 범위
- 6~36V 출력 전압 범위
- 4A 연속 출력 전류(12VIN, 24VOUT)
- ±2% 부하, 회선 및 온도에 대한 최대 총 출력 전압 조정
- 차단 시 입력 분리
- 돌입 전류 제한
- 외부 주파수 동기화
- 프로그래밍 가능 주파수(350~780kHz)
- 병렬 전류 공유
- 최대 98% 효율
- 선택 가능 Burst Mode® 작동
- 인라인 과전류 보호
- 과열 보호
- LTM4656-1 조절 가능 보상 버전
- 16mm × 16mm × 7.07mm BGA 패키지
애플리케이션
- 전기 통신 및 네트워킹 장비
- 전자 테스트 장비

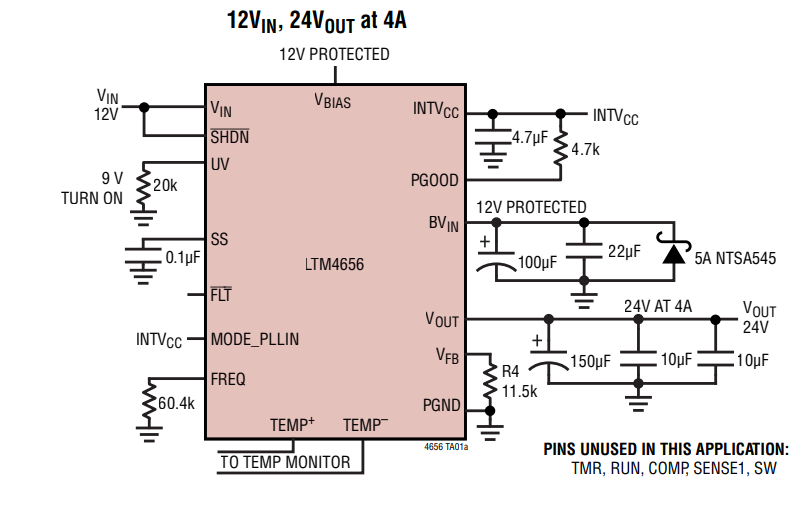

일반 애플리케이션
게시일: 2021-08-16
| 갱신일: 2022-03-11
