Analog Devices Inc. LTC7890/1 동기식 강압 컨트롤러

Analog Devices LTC7890/1 동기식 강압 컨트롤러는 최대 100V 입력 전압에서 모든 N-채널 동기식 GaN(질화 갈륨) FET(전계 효과 트랜지스터) 전력단을 구동하는 고성능 DC-DC 스위칭 레귤레이터 컨트롤러입니다. LTC7890/1 컨트롤러는 GaN FET를 사용할 때 전통적으로 직면했던 문제에 대한 솔루션입니다. 이 장치는 실리콘 MOSFET(금속 산화물 반도체 전계 효과 트랜지스터) 솔루션에 비해 보호 다이오드나 추가 외부 부품이 필요하지 않아 애플리케이션 설계를 간소화합니다.

ADI LTC7890/1 동기식 강압 컨트롤러는 데드 타임 동안 BOOST 핀에서 SW 핀 하이 측 드라이버 전원으로의 과충전을 방지하는 내부 스마트 부트스트랩 스위치를 지원하여 상단 GaN FET 게이트를 보호합니다. 또한 LTC7890/1은 양쪽 스위칭 에지에서 게이트 드라이버 타이밍을 내부적으로 최적화하여 제로에 가까운 스마트한 데드 타임을 제공하여 효율을 크게 개선하고 높은 입력 전압에서도 고주파수 작동을 허용합니다. 사용자는 마진을 위해 외부 저항기를 사용하여 불감 시간을 조정하거나 애플리케이션을 조정할 수 있습니다.

LTC7890/1의 게이트 구동 전압은 4V에서 5.5V로 정밀하게 조정되어 성능을 최적화하고 다양한 GaN FET 또는 심지어 로직 레벨 MOSFET까지 가능하게 합니다.

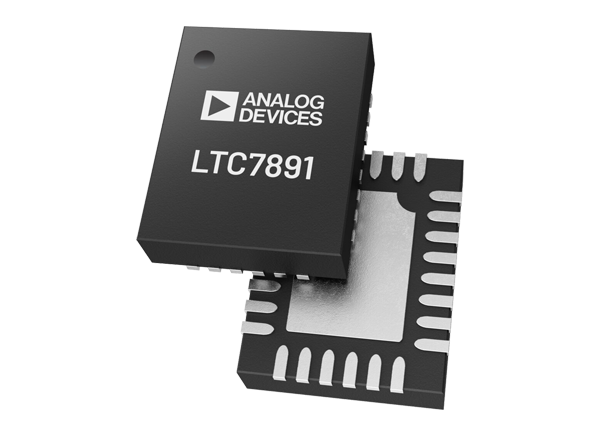

LTC7890은 40리드(6mm × 6mm) 측면 습식 QFN 패키지로 제공되며, LTC7891은 28리드(4mm × 5mm) 측면 습식 QFN 패키지로 제공됩니다.

특징

GaN FET에 완전히 최적화된 GaN 드라이브 기술
4~100V의 넓은 V_IN 범위
0.8V ≤V_OUT ≤60V 넓은 출력 전압 범위
캐치, 클램프 또는 부트스트랩 다이오드가 필요하지 않음
내부 스마트 부트스트랩 스위치는 하이측 드라이버 공급 장치의 과충전을 방지합니다.

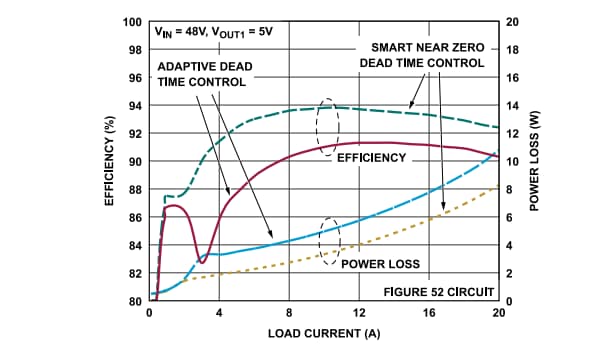

내부적으로 최적화된 제로에 가까운 스마트 데드 타임 또는 레지스터로 조정 가능한 데드 타임
조정 가능한 켜기 및 끄기 드라이버 강도를 위한 분할 출력 게이트 드라이버

정확한 조정 가능한 드라이버 전압 및 UVLO
5μA(48V_IN ~ 5V_OUT) 낮은 작동 I_Q
프로그래밍 가능 주파수(100kHz~3MHz)
위상 잠금 주파수(100kHz~3MHz)
확산 스펙트럼 주파수 변조
패키지
- 40리드(6mm × 6mm), 측면 습식, QFN 패키지(LTC7890)
- 28리드(4mm × 5mm) 측면 습식, QFN 패키지(LTC7891)
