Analog Devices Inc. LTC781x 동기식 부스트 벅 컨트롤러

Linear Technology/Analog Devices LTC781x 동기식 부스트 벅 컨트롤러는 고성능의 대기 전류가 낮은 38V 및 60V DC-DC 스위칭 레귤레이터 컨트롤러입니다 LTC781x 컨트롤러는 N 채널 전력 MOSFET 단을 구동합니다. 이 설계 장치에는 독립적인 승압(부스트) 및 강압(벅) 컨트롤러가 포함되어 있습니다. 이러한 독립적인 부스트 및 벅 컨트롤러가 2개의 개별 출력을 조정할 수 있습니다. 캐스케이딩되면 독립적인 부스트 및 벅 컨트롤러가 입력 전압에서 출력 전압을 조정합니다. 입력 전압을 출력 전압 이상, 미만 또는 동일 수준으로 조정할 수 있습니다.

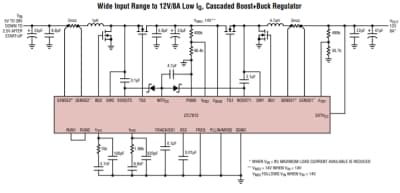

LTC781x의 캐스케이드 부스트 벅 솔루션은 지속적이고 맥동이 없는 입력 및 출력 전류를 사용하여 빠른 과도 응답을 제공합니다. 연속의 맥동이 없는 입력 및 출력 전류가 전압 리플과 EMI를 상당히 줄여줍니다. LTC781x의 낮은 전압 리플 및 감소된 EMI 특징 덕분에 이 컨트롤러는 산업, 자동차 및 고전력, 배터리 작동식 시스템에 적합합니다. LTC781x 컨트롤러는 4.5V~60V 입력 공급 범위에서 작동하며 시동 후 2.2V까지 성능을 낮출 수 있습니다. 이 컨트롤러는 무부하 대기 전류를 33µA 만큼 낮게 유지한 상태에서 배터리 작동식 시스템의 작동 실행 시간을 연장시킵니다.

특징

동기식 부스트 및 벅 컨트롤러
캐스케이딩 시, V_IN를 조정된 V_OUT 이상, 미만 또는 동일 수준으로 조정 가능
입력 딥을 통한 조정(예: 콜드 크랭크) 시 출력을 2.2V까지 낮게 유지
폭넓은 바이어스 입력 전압 범위: 4.5V~60V
낮은 입력 및 출력 리플
낮은 EMI
빠른 출력 과도 응답
높은 경부하 효율
낮은 작동 I_Q
- 낮은 작동 I_Q: 33μA(모든 채널 온)(LTC7812)
- 낮은 작동 I_Q: 28μA(벅 채널 온)(LTC7812)
- 낮은 작동 I_Q: 29μA(하나의 채널 온)(LTC7813)
- 낮은 작동 I_Q: 34μA(모든 채널 온)(LTC7813)
재_감지 또는 무손실 DCR 전류 감지
벅 출력 전압 범위:
- 0.8V ≤ V_OUT ≤ 24V(LTC7812)
- 0.8V ≤ V_OUT ≤ 60V(LTC7813)
최대 60V의 부스트 출력 전압
위상-잠금 주파수(75kHz~850kHz)
소형 32핀 5mm × 5mm QFN 패키지
