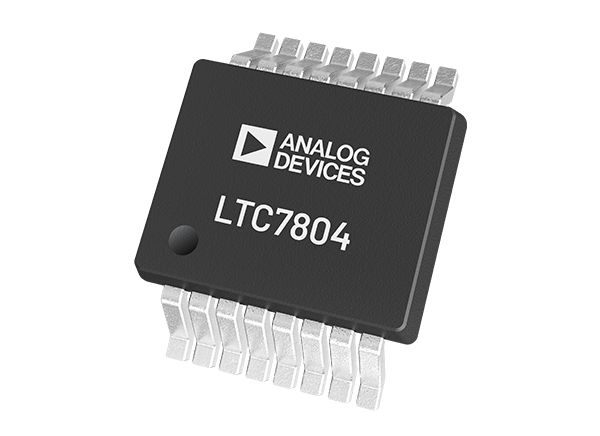

Analog Devices Inc. LTC7804 저 IQ 동기식 부스트 컨트롤러
Analog Devices LTC7804 저 IQ 동기식 부스트 컨트롤러는 모든 N 채널 전력 MOSFET 스테이지를 구동하는 고성능 동기식 부스트 DC/DC 스위칭 레귤레이터 컨트롤러입니다. 동기식 정류 기능은 효율을 높이고 전력 손실을 줄이며 열 요구사항을 용이하게 합니다. 고정 주파수 전류 모드 아키텍처는 최대 3MHz의 위상 잠금 가능 스위칭 주파수를 허용합니다. LTC7804는 4.5~40V의 넓은 입력 전압 범위에서 작동합니다. 부스트 변환기 출력에서 바이어스된 경우, LTC7804는 시동 후 1V의 낮은 입력 전원으로 작동할 수 있습니다.
매우 낮은 무부하 대기 전류는 배터리 전원식 시스템에서 작동 런타임을 연장합니다. OPTI-LOOP 보상은 광범위한 출력 정전용량 및 ESR 값에서 과도 응답을 최적화할 수 있습니다. MODE 핀은 경부하 조건에서 버스트 모드 작동, 펄스 스키핑 모드 또는 연속 인덕터 전류 모드 중에서 선택합니다. The LTC7804 additionally features spread-spectrum operation, which significantly reduces the peak radiated and conducted noise on both the input and output supplies, making it easier to comply with electromagnetic interference (EMI) standards.
특징
- 최고 효율과 감소된 열 발산을 위한 동기식 작동
- 4.5V~40V의 넓은 VIN 범위와 시동 후 최저 1V까지 작동
- 최대 40 V 출력 전압
- 14μA의 낮은 작동 IQ
- 1.2μA 낮은 차단 IQ
- 대역 확산 작동
- 동기식 MOSFET을 위한 Pass-thru/100 % 듀티 사이클 성능
- RSENSE 또는 인덕터 DCR 전류 감지
- 프로그래밍 가능한 주파수(100 kHz~3 MHz)
- 위상 잠금 주파수(100kHz~3MHz)
- 경부하 조건에서 선택 가능한 연속, 펄스 스키핑 또는 낮은 리플 Burst Mode® 작동 모드
- 열 성능이 향상된 16-핀 3mm × 3mm QFN 및 MSOP 패키지
애플리케이션
- 자동차 및 운송
- 산업용
- 군사/항공전자
- 전기 통신

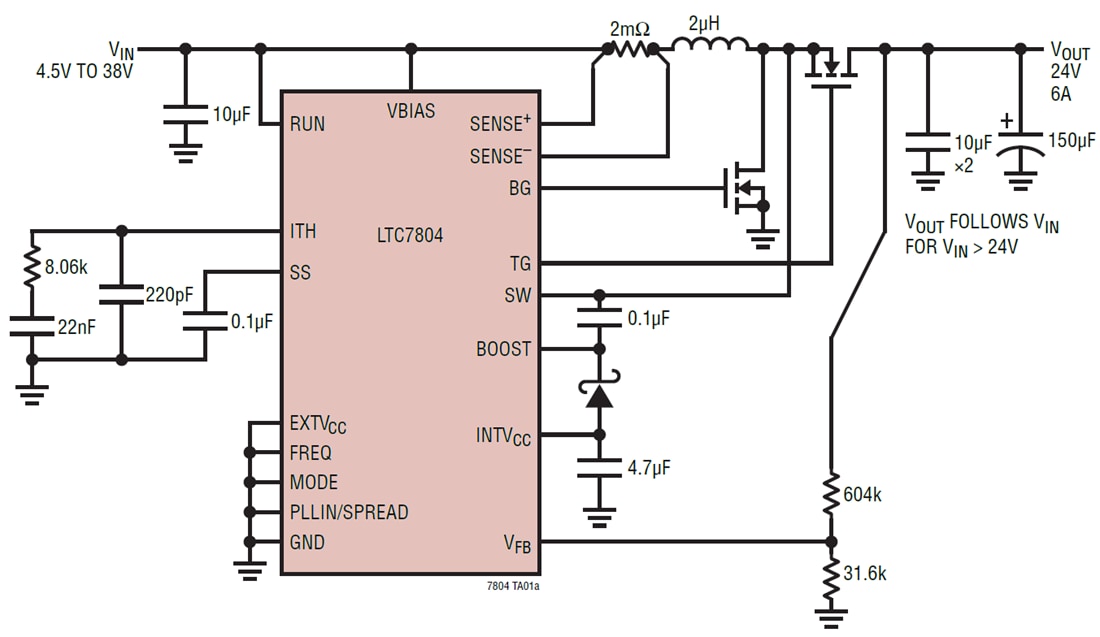

일반 애플리케이션
추가 리소스
유니폴라 네거티브 전원 공급 장치에 효율적인 포지티브 레일 추가
이 기사는 부스트 컨트롤러를 사용하여 유니폴라 네거티브 전원 공급 장치에 포지티브 레일을 추가하기 위한 매우 효율적이고 비교적 단순한 디자인을 위한 완벽한 솔루션을 제시합니다.
관련 개발 도구
Analog Devices Inc. LTC7804용 DC2846A 데모 회로
DC/DC 동기식 부스트 컨트롤러 LTC7804의 기능을 시연합니다.
