Analog Devices Inc. LTC7132 듀얼 PolyPhase 레귤레이터
Analog Devices Inc. LTC7132 듀얼 PolyPhase 레귤레이터는 I2C 기반 PMBus 호환 직렬 인터페이스가 있는 DC/DC, 동기식, 강압, 모놀리식 레귤레이터입니다. LTC7132 레귤레이터는 밀리옴 미만의 DCR 애플리케이션에서 탁월한 성능을 제공하는 고유한 구조와 함께 고정 주파수 전류 모드 아키텍처를 사용합니다. ADI LTC7132는 GUI(그래픽 사용자 인터페이스)를 탑재한 LTpowerPlay® 소프트웨어 개발 도구가 지원합니다.
프로그래밍 가능 루프 보정을 통해 LTC7132에 디지털로 보상할 수 있습니다. 또한 디지털 인터페이스와 외부 구성 저항기를 통해 스위칭 주파수, 채널 위상 및 장치 주소를 프로그래밍할 수 있습니다. 또한, 매개변수는 디지털 인터페이스를 통해 설정하고 EEPROM에 저장할수있습니다. 두 출력 모두 독립적 전력 양호 표시기와 FAULT 기능을 갖추고 있습니다.
LTC7132는 불연속(펄스 스키핑) 모드 또는 강제 연속 전도 모드에서 작동하도록 구성할 수 있습니다. 각 채널은 최대 25A의 부하 전류를 제공할 수 있습니다. 총 전류 성능은 두 채널에서 소비되는 애플리케이션에 따라 다릅니다.
특징
- PMBus/I2C 준수 직렬 인터페이스
- 원격 측정 리드백은 VIN, IIN, VOUT, IOUT, 온도 및 결함을 포함합니다.
- 프로그래밍 가능 전압, 전류 제한, 디지털 소프트 스타트/스톱, 시퀀싱, 마지닝, OV/UV/OC
- mΩ 미만의 DCR 전류 감지
- 디지털 방식으로 조절 가능한 루프 보상 매개변수
- ±0.5% 온도에 대한 출력 전압 정확도
- 통합 입력 전류 감지 증폭기
- ECC 및 오류 로깅 기능이 내장된 내부 EEPROM
- 통합 N-채널 MOSFET 게이트 드라이버
애플리케이션
- 전기 통신, 데이터 통신 및 스토리지 시스템
- 산업용 및 PoL(point-of-load) 애플리케이션

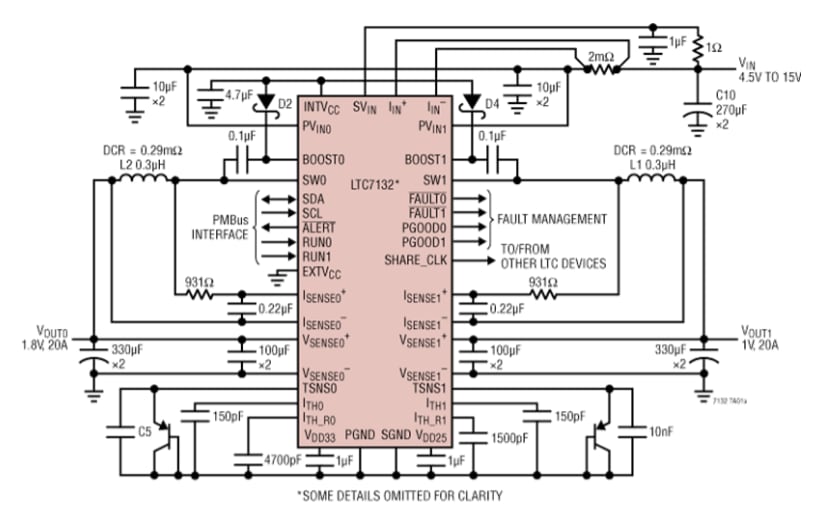

애플리케이션 회로
게시일: 2021-03-16
| 갱신일: 2022-03-11
