Analog Devices Inc. LTC5589 저전력 직접 쿼드러처 변조기
Linear Technology/Analog Devices LTC5589 700MHz~6GHz 저전력 직접 쿼드러처 변조기는 저전력 무선 애플리케이션을 위해 개발되었습니다. I 및 Q 입력 장치에 90° 위상 변환 신호를 적용하면 단측 대역 변조 또는 측대역 억제 업컨버전이 달성됩니다.
이 변조기는 온칩 온도계을 작동시켜 이득 온도 변화를 보정할 수 있습니다. 온칩 다이오드를 사용하면 보다 정확한 온도를 측정할 수 있습니다. LTC5589는 빠른 전력 제어를 위해 연속 아날로그 이득 제어(VCTRL) 핀을 제공합니다.
특징
- 측대역 억제: 1.8GHz에서 -50dBc
- 출력 IP3: 1.8GHz에서 19dBm
- 24리드 4mm x 4mm 플라스틱 QFN 패키지
- 낮은 RF 출력 잡음 층: 30MHz 오프셋에서 ±157dBm/Hz, PRF=1.8dBm, fRF=2.17GHz
- 정현파 또는 사각파 LO 드라이브
- 주파수 범위: 700MHz~6GHz
- 저전력: 2.7~3.6V 공급; 29.5mA
- 낮은 LO 캐리어 누설: 1.8GHz에서 -43dBm
- SPI 제어:
- 조절 가능 이득: 1dB 단계에서 19dB
- 9mA~39mA 범위의 공급 전류 영향
- I/Q 오프셋 조절: ±64dBm LO 캐리어 누설
- I/Q 이득/위상 조정: ±61dBc 측대역 억제
애플리케이션
- 무선 마이크
- 배터리 공급식 라디오
- 벡터 변조기
- 2.45GHz 및 5.8GHz 송신기
- SDR(소프트웨어 정의 무선 장치)
- 군사용 무전기

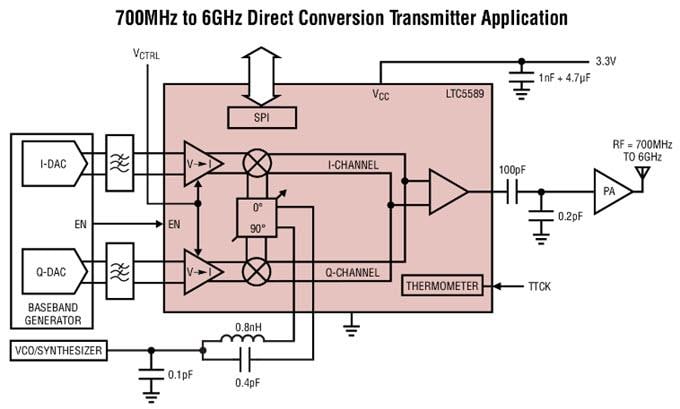

LTC5589 일반 애플리케이션
게시일: 2017-04-27
| 갱신일: 2022-03-11
