Analog Devices Inc. LTC4444 동기식 N채널 MOSFET 드라이버
Analog Devices Inc. LTC4444 동기식 N채널 MOSFET 드라이버는 최대 100V의 공급 전압으로 동기식 DC-DC 컨버터에서 2개의 N채널 MOSFET를 구동하는 고주파, 고전압 게이트 드라이버입니다. 이 강력한 드라이버는 높은 게이트 정전용량을 갖는 높은 MOSFET에서 스위칭 손실을 줄입니다.LTC4444는 공급 독립 입력 장치 2개로 구성됩니다. 하이 측 입력 로직 신호는 내부적으로 부트 스트래핑된 전원으로 레벨 전환되어 접지에서 최대 114V까지 작동할 수 있습니다.
LTC4444는 활성화 시 외부 MOSFET을 비활성화하는 부족 전압 로크아웃 회로를 포함하고 있습니다. 적응형 슛스루 보호 기능은 두 MOSFET이 동시에 전도되는 것을 방지합니다.
LTC4444는 열 성능이 향상된 8핀 MSOP 패키지로 제공되며, 자동차 애플리케이션에 대한 AEC-Q100 인증을 획득했습니다.
특징
- 자동차 애플리케이션에 대한 AEC-Q100 인증 획득
- 부트스트랩 공급 전압: 114V
- 넓은 VCC 전압: 7.2~13.5V
- 적응형 슛스루 보호 기능 제공
- 피크 TG 풀-업 전류: 2.5A
- 피크 BG 풀-업 전류: 3A
- TG 드라이버 풀다운: 1.2Ω
- BG 드라이버 풀다운: 0.55Ω
- 5ns TG 하강 시간, 1nF 부하 구동
- 8ns TG 상승 시간, 1ns 부하 구동
- 3ns BG 하강 시간, 1nF 부하 구동
- 6ns BG 상승 시간, 1ns 부하 구동
- 하이 및 로우 측 N채널 MOSFET 모두 구동
- 부족 전압 차단
- 열 성능이 향상된 8리드 MSOP 패키지
애플리케이션
- 분산 전력 아키텍처
- 자동차용 전원 공급 장치
- 고밀도 전력 모듈
- 전기 통신
애플리케이션 회로

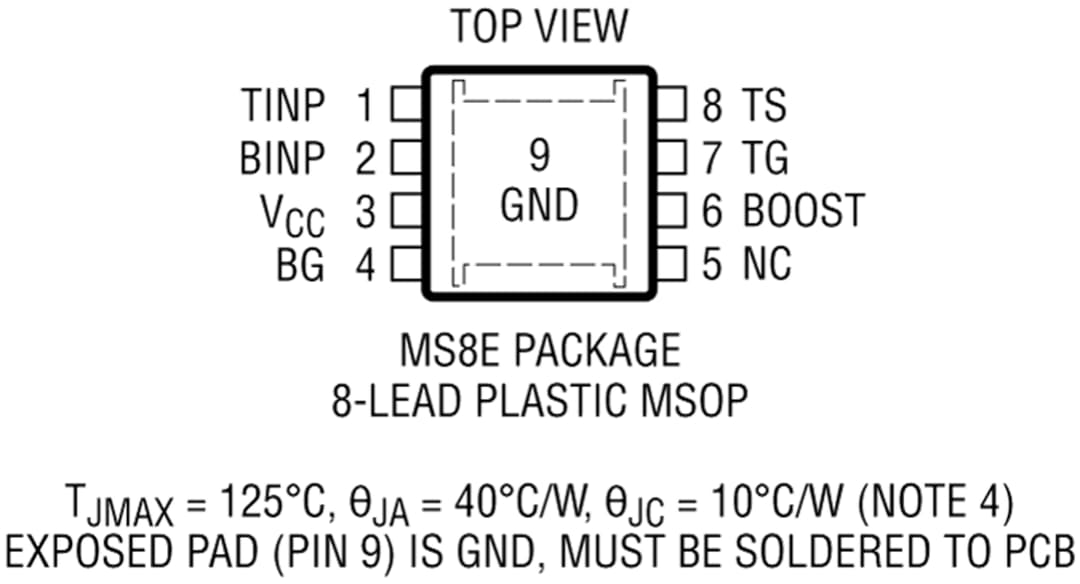

핀 구성
게시일: 2019-01-25
| 갱신일: 2023-07-31
