Analog Devices Inc. LTC388x 강압 컨트롤러
Analog Devices Inc. LTC388x 강압 컨트롤러는 듀얼 PolyPhase DC-DC 동기식 강압 스위칭 레귤레이터 컨트롤러입니다. LTC388x 장치는 I2C-기반 PMBus 호환 직렬 인터페이스를 갖추고 있습니다. 이 컨트롤러는 고전압 입력 및 출력 기능을 갖춘 고정 주파수, 전류 모드 아키텍처를 사용합니다. 또한 이 장치는 프로그래밍 가능한 루프 보상 기능을 갖추고 있으며 GUI(그래픽 사용자 인터페이스)가 있는 LTpowerPlay™ 소프트웨어 개발 도구를 지원합니다.
특징
- PMBus/I2C 호환 직렬 인터페이스
- Telemetry Read-Back은 VIN, IIN, VOUT, IOUT, 온도 및 결함을 포함합니다.
- 프로그래밍 가능 전압, 전류 제한, 디지털 소프트 스타트/스톱, 시퀀싱, 마지닝, OV/UV/OC, 주파수 및 제어 루프 보상
- 온도에 대해 ±0.5% 미만의 출력 오류
- 통합형 16비트 ADC 및 12비트 DAC
- 통합 하이 측 전류 감지 증폭기
- ECC 및 오류 로깅 기능이 내장된 내부 EEPROM
- 통합 N채널 MOSFET 게이트 드라이버
- 전력 변환
폭넓은 VIN 범위: 5~60V - VOUT0 , VOUT1 범위: 1~ 40V
- 아날로그 전류 모드 컨트롤
- 최대 6개 위상(85kHz~500kHz)을 위한 정확한 PolyPhase® 전류 공유

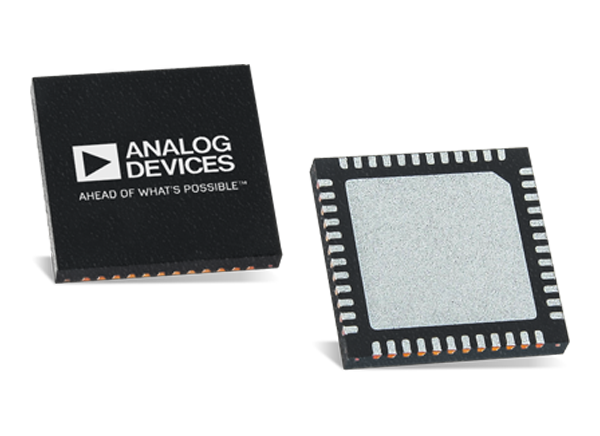

- 52핀(7×8mm) QFN 패키지로 제공
애플리케이션
- 전기 통신, 데이터 통신 및 스토리지 시스템
- 산업용 및 PoL(Point-of-Load) 애플리케이션
개발 도구
Analog Devices Inc. DC1936A 데모 회로 기판
LTC3882EUJ IC를 기반으로 하는 동기식 벅 컨버터 예시 회로가 특징인 평가 보드입니다.
Analog Devices Inc. DC2252A-A 데모 회로 기판
LTC3882 PolyPhase DC-DC PMIC 내부에서 EEPROM의 프로그래밍 및 확인을 지원합니다.
Analog Devices Inc. DC2291A 데모 회로 기판
LTC3882EUJ PMIC를 기반으로 하는 PolyPhase 벅 컨버터 예시 회로가 특징인 평가 보드입니다.
Analog Devices Inc. DC2252A-B 데모 회로 기판
LTC3882-1 PolyPhase DC-DC PMIC 내부에서 EEPROM의 프로그래밍 및 확인을 지원합니다.

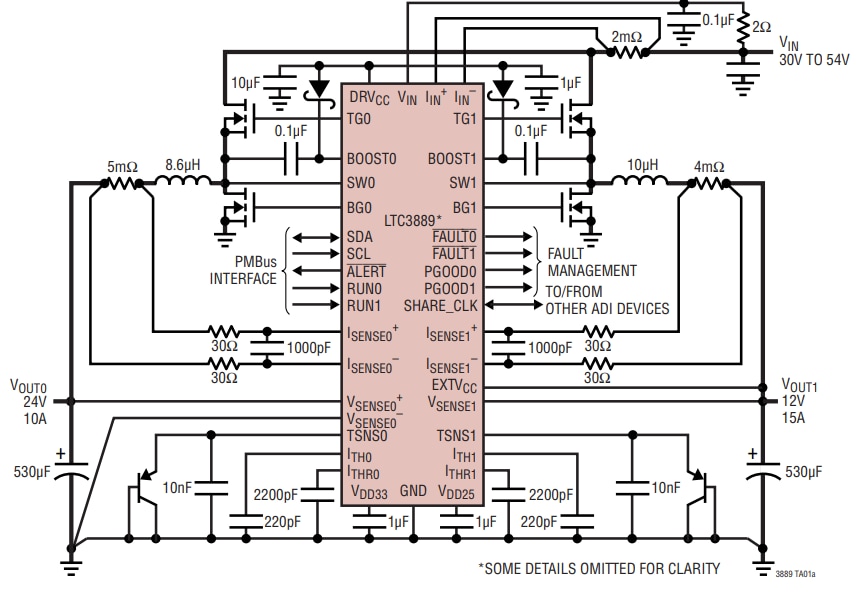

일반 애플리케이션
