Analog Devices Inc. LTC3638 및 LTC3639 강압 레귤레이터
Linear Technology/Analog Devices LTC3638 및 LTC3639 고효율 강압 레귤레이터는 12μA의 표준 DC 공급 전류에서 내부 전원 공급 스위치를 사용하여 무부하 조건에서 조정된 출력 전압을 유지합니다. LTC3638 및 LTC3639는 낮은 대기 전류, 통합 전원 스위치, Burst Mode® 작동 및 프로그래밍 가능한 피크 전류 제한 기능을 통합하고 있으므로 다양한 부하 전류에서 높은 효율을 발휘합니다. 프로그래밍 가능 피크 전류 제한 기능 덕분에 쉽게 효율성을 극대화하고 출력 리플과 구성 요소 크기를 줄일 수 있습니다.
LTC3638 및 LTC3639는 넓은 입력 범위와 프로그래밍 가능한 과전압 로크아웃을 통해 다양한 전원 공급 장치에서 전류를 조정할 수 있습니다. 전원 공급 시스템 시동은 정교한 실행 임계 값 및 소프트 스타트 기능을 통해 보장된 모든 환경에서 효과적으로 제어됩니다. 이 강압 레귤레이터는 고전압 상태에서 작동이 가능하고 열 강화된 16리드 MSE 패키지로 제공(핀 4개 제외)됩니다.
특징
- 폭넓은 작동 입력 전압 범위
- 보정 필요 없음
- 조절 가능한 최대 출력 전류
- 100% 듀티 사이클 저드롭아웃 작동
- 12μA의 낮은 대기 전류
- 0.8V~VIN의 폭넓은 출력 범위
- 0.8V ±1%의 피드백 전압 기준
- 정확한 RUN 핀 임계 값
- 내부 또는 외부 소프트 스타트
- 프로그래밍 가능한 1.8V, 3.3V, 5V 또는 조절 가능한 출력
- 몇 개의 외부 구성 부품만 필요
- 프로그램 가능 입력 과전압 로크아웃
- 열 성능이 향상된 고전압 MSOP 패키지
애플리케이션
- 산업용 제어 공급 장치
- 의료 장치
- 분배 전원 시스템
- 휴대용 기기
- 배터리 작동식 장치
- 항전 장비
- 자동차
개발 도구
Analog Devices Inc. DC2057A 데모 회로 기판
LTC3638 DC-DC 레귤레이터를 기반으로 하는 예시 전원 공급 회로가 특징인 평가 보드입니다.

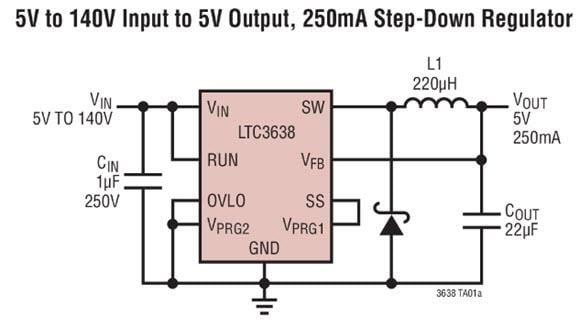

일반 애플리케이션 회로
Datasheets
게시일: 2017-05-11
| 갱신일: 2022-03-29
