Analog Devices Inc. LTC3374/3375 8채널 병렬식 1A 벅 DC/DC
Linear Technology/Analog Devices LTC3374/3375 8채널 병렬식 1A 벅 DC/DC는 고효율, 고집적 다중 출력 전력 관리 솔루션입니다. LTC3374/3375는 2.25~5.5V 독립 전원 공급 장치에서 전력을 공급받는 8개의 내부 보상형 동기식 벅 컨버터를 제공합니다. 이 8개의 독립적 벅 레귤레이터는 출력 전압 범위가 0.425V~VIN이고, 고전압 상시 작동 25mA LDO 컨트롤러가 있습니다.
1A 벅 DC/DC는 소형 QFN 및 TSSOP 패키지에 유연한 시퀀싱 및 결함 모니터링을 위해 설계되었습니다. DC/DC 푸시 버튼 ON/OFF/RESET 컨트롤, 파워 온 리셋 및 워치독 타이머를 통해 유연하고 안정적인 전원 켜기 시퀀싱 및 시스템 모니터링 기능을 제공합니다.
특징
- LTC3374의 특징
- 8채널 독립형 강압 DC/DC
- 단일 인덕터와 함께 출력 레일당 최대 4A에 맞춰 마스터 슬레이브 구성 가능
- 각 DC/DC(2.25~5.5V)에 대한 독립적 VIN 전원
- 모든 DC/DC의 출력 범위는 0.8V~VIN
- 자율적 시퀀싱을 위한 정밀 활성화 핀 임계값
- 프로그래밍 가능/동기화 가능 발진기 주파수 1~3MHz(기본값은 2MHz)
- 다이 온도 모니터 출력
- 열 성능이 향상된 38리드 QFN(5mm × 7mm) 및 TSSOP 패키지
- LTC3375의 특징
- 8채널 독립형 강압 DC/DC
- 단일 인덕터와 함께 출력 채널당 최대 4A에 맞춰 마스터 슬레이브 구성 가능
- 각 DC/DC(2.25~5.5V)에 대한 독립적 VIN 전원
- 모든 DC/DC의 출력 전압 범위는 0.425V~VIN
- 자율적 시퀀싱을 위한 정밀 활성화 핀 임계값(또는 I2C 컨트롤)
- 프로그래밍 가능/동기화 가능 발진기 주파수 1~3MHz(기본값은 2MHz)
- 채널당 I2C 위상 선택 가능(90° 단계)
- 파워 온 리셋/워치독/푸시 버튼 타이밍 프로그래밍 가능
- 다이 온도 모니터 출력
- 48 리드(7mm x 7mm) QFN 패키지
애플리케이션
- 범용 다중 채널 전원 공급 장치
- 산업/자동차/통신
관련 개발 도구
Analog Devices Inc. DC2440A 데모 회로
고정확도의 8채널 병렬 작동 가능 1A 벅 DC/DC인 LTC3374A의 기능을 시연합니다.
Associated Product
Analog Devices Inc. LTC3376 벅 DC-DC 컨버터(전력단 포함)
구성 가능한 1.5A 전력단이 8개 있는 고도로 유연한 다중 출력 전원 공급 IC입니다.

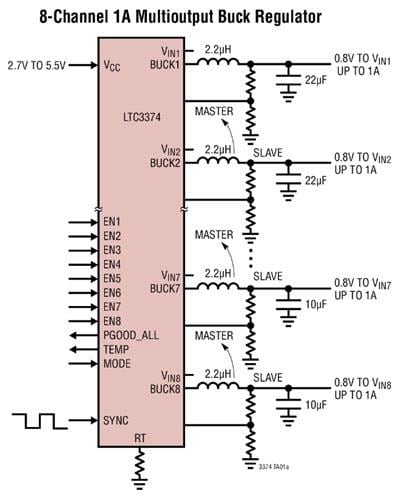

LTC3374 일반 애플리케이션
LTC3375 일반 애플리케이션
