Analog Devices Inc. LTC335x 고전류 슈퍼 커패시터 충전기
Linear Technology/Analog Devices LTC335x 고전류 슈퍼 커패시터 충전기는 1~4개의 슈퍼커패시터의 직렬 스택을 충전 및 모니터링하는 고효율 동기식 강압 CC/CV 백업 전력 컨트롤러를 제공합니다. LTC335x는 강압 컨버터를 승압 컨버터로 변환한 상태에서 슈퍼커패시터 스택에서 백업 공급 레일까지 전력을 공급합니다.
과전압 보호를 위한 션트 레귤레이터와 내부 밸런서가 포함되어 있습니다. I2C/SMBus는 시스템 전압, 전류, 스택 정전용량 및 스택 ESR을 통해 판독할 수 있으며, 이러한 모든 요소는 LTC3350 충전기에 의해 모니터링됩니다. 충전기에는 표면 마운트 패키지가 있으며 로우 프로파일 38리드 5mm×7mm×0.75mm QFN으로 제공됩니다.
특징
- 1~4 직렬 슈퍼커패시터의 고효율 동기식 강압 CC/CV 충전
- 백업 강압 모드는 슈퍼커패시터에서 저장된 에너지를 보다 효과적으로 활용
- 시스템 전압/전류, 정전용량 및 ESR 모니터링용 14비트 ADC
- 내부 액티브 밸런서 - 밸런스 저항기 없음
- VIN: 4.5~35V, VCAP(n): 커패시터당 최대 5V, 충전/백업 전류: 10+A
- 프로그램 가능 입력 전류 제한 기능이 커패시터 충전 전류에서 시스템 부하를 우선 설정
- 듀얼 아이디얼 다이오드 PowerPath™ 컨트롤러
- 모든 N-FET 충전기 컨트롤러 및 PowerPath 컨트롤러
- 액티브 과전압 보호 차단
- 컴팩트한 38리드 5mm×7mm QFN 패키지
- 프로그램 가능 입력 전류 제한 기능이 커패시터 충전 전류에서 시스템 부하를 우선 설정
- 듀얼 아이디얼 다이오드 PowerPath™ 컨트롤러
- 모든 N-FET 충전기 컨트롤러 및 PowerPath 컨트롤러
- 컴팩트한 38리드 5mm×7mm QFN 패키지

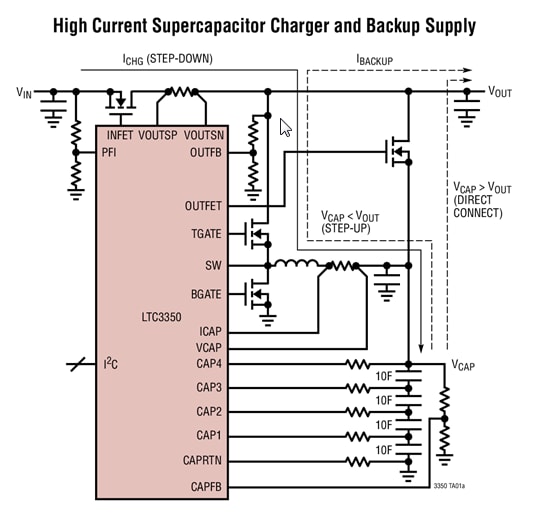

LTC3350 일반 애플리케이션

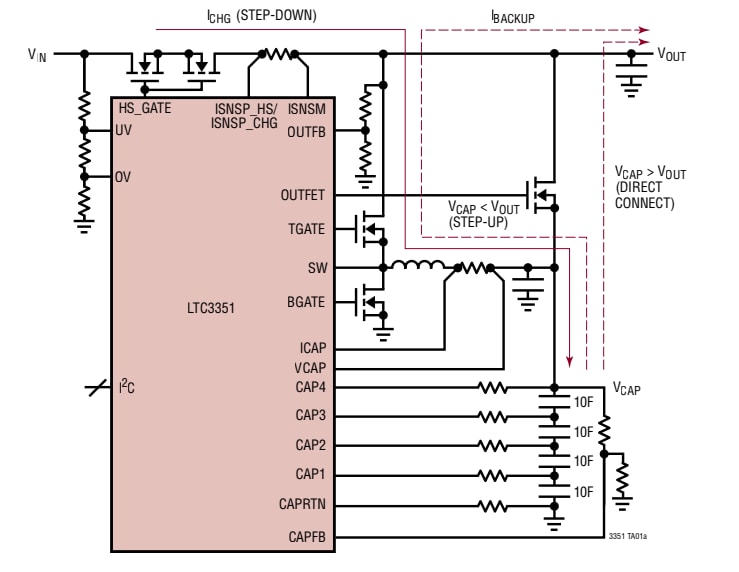

LTC3351 일반 애플리케이션
Datasheets
관련 제품
Analog Devices Inc. DC1937B 평가 보드
수퍼커패시터 충전기 및 수퍼커패시터의 상태 및 시스템 모니터링 기능을 제공하는 백업 컨트롤러입니다.
게시일: 2017-05-12
| 갱신일: 2022-03-29
