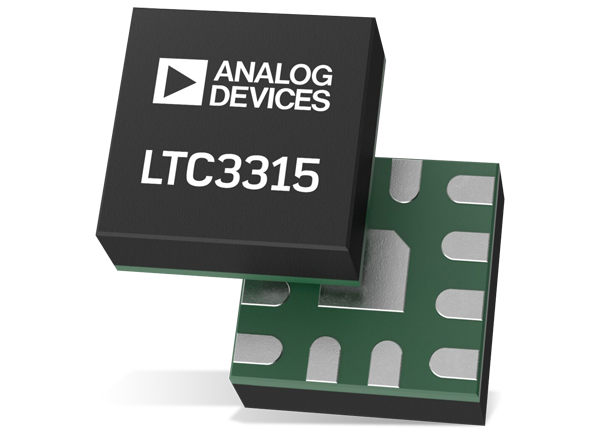

Analog Devices Inc. LTC3315A 및 LTC3315B 강압 변환기
Analog Devices Inc. LTC3315A 및 LTC3315B 동기식 강압 변환기는 한 패키지에서 2.25~5.5V의 입력 공급 전압으로 작동하는 이중 2A 모놀리식 동기식 강압 변환기입니다. 이러한 특징 덕분에 이 변환기는 성능 요구 사항이 까다롭고 공간 제약이 있는 애플리케이션에 이상적입니다. 일정한 주파수를 사용하여 최소 25ns의 최소 온 시간으로 최대 3MHz의 스위칭 주파수에서 피크 전류 모드 제어가 이루어집니다. 이를 통해 두 벅이 모두 매우 작은 애플리케이션 설치 공간에서 높은 효율과 빠른 과도 응답을 달성할 수 있습니다.
이 변환기는 저잡음을 위해 강제 연속 또는 펄스 스킵 모드에서 작동하거나 가벼운 부하에서 높은 효율을 위해 Burst Mode® 작동 모드에서 작동합니다. 공통 벅 스위칭 주파수는 2MHz이고 MODE/SYNC 핀을 통해 외부 발진기에 맞춰 동기화될 수 있습니다. 이 변환기는 500mV의 낮은 출력을 조절할 수 있습니다. 정밀 활성화 임계값, PGOOD 신호, 출력 과전압 보호, 과열 차단 기능 등이 특징입니다. 출력 단락 보호 기능과 낮은 드롭아웃을 위한 최대 100%의 듀티 사이클 작동도 특징입니다.
특징
- 각각 2A 출력 전류의 이중 출력부
- 고효율: 19mΩ NMOS 및 75mΩ PMOS
- 폭넓은 대역폭, 빠른 과도 응답
- 최대 3MHz까지 스위칭 주파수 동기화 가능
- VIN 범위: 2.25~5.5V
- VOUT 범위: 0.5V~VIN
- VOUT 정확도: ±1%
- 낮은 리플 버스트 모드 작동
- 피크 전류 모드 제어
- 최소 온 시간: 25ns
- 과부하 조건에 있는 인덕터 포화에 안전하게 견딜 수 있음
- 셧다운 전류: 1.2µA
- 정밀 400mV 가능 임계값
- 내부 소프트 스타트 및 보정
- 전력 양호 신호 출력
- 로우 프로파일, 열 성능이 향상된 12-리드 2mm×2mm×0.74mm LQFN 패키지
애플리케이션
- 서버, 텔레콤 전원, 광학 네트워킹
- 분산 DC POL(전원 시스템)
- FPGA, ASIC, µP 코어 전원
- 산업/자동차/통신

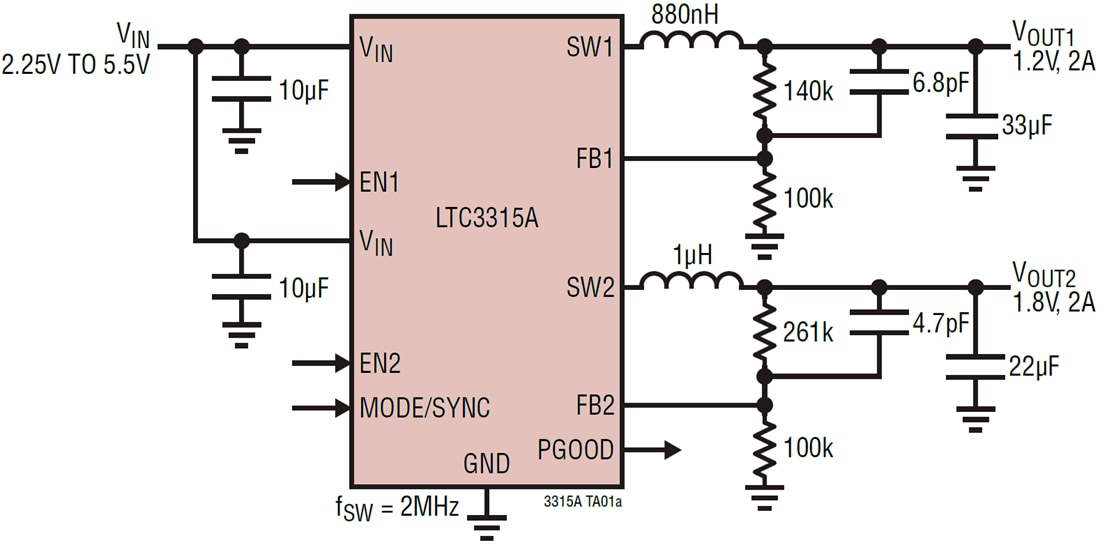

일반 애플리케이션
관련 데모 회로
Analog Devices Inc. LTC3315A용 DC2747A 평가 보드
LTC3315A 동기식 강압 변환기의 성능을 평가하도록 설계되었습니다.
Analog Devices Inc. LTC3315B 데모 보드 DC2748
LTC3315B 듀얼 2A 모놀리식 동기식 강압 변환기를 평가하도록 설계되었습니다.
게시일: 2019-04-09
| 갱신일: 2023-09-11
