Analog Devices Inc. LTC3126 동기식 벅 컨버터
Linear Technology/Analog Devices LTC3126 동기식 벅 컨버터는 고효율 컨버터로 내부에 무손실 PowerPath™가 있습니다. 이는 별도의 입력 전원 공급 장치 2개에서 작동 중단 없이 컨버터를 지원합니다. 내부 PowerPath는 빠르고 자동 스위치오버 장치로서 홀드 업 커패시터가 필요하지 않고 출력 레일에서 간섭을 줄입니다. 독립적인 입력 및 출력 전력 양호 신호 표시 장치와 능동 입력 채널 표시 장치가 전력 공급 시스템 상태에 관한 완전한 피드백 정보를 제공합니다.
LTC3126은 2.4~42V의 폭넓은 입력 전압 범위와 2.5A의 출력 전류 성능을 제공합니다. 이 컨버터는 슈퍼커패시터, 자동차 배터리, 비조절식 벽면 어댑터 및 대부분 배터리 화학물질로 구성된 단일-다중 셀 스택을 비롯한 다양한 전원 공급 장치를 사용합니다.
특징
- 2개의 입력 전원 공급 장치 간 원활한, 자동 전환
- 폭넓은 입력 전압 범위: 2.4~42V
- 광범위한 출력 전압: 0.818V~VIN
- 최대 2.5A의 연속 출력 전류
- 핀 선택 가능 우선 순위 및 이상적인 Diode-OR 모드
- 버스트 모드 작동, IQ = 2μA
- 1A에서 95% 효율, VIN=12V, VOUT=5V
- 차단 시 1μA 전류
- 프로그래밍 가능한 입력 UVLO 임계값
- 입력 유효성, 우선 순위 채널 및 PGOOD 표시 장치
- 200kHz~2.2MHz의 고정 주파수 PWM
- 외부 클록과 동기화 가능
- 최소 60ns의 온 타임으로 전류 모드 제어
- 외부 구성 요소 최소화
- 열 성능이 향상된 28리드 4mm x 5mm QFN 및 28리드 TSSOP 패키지로 제공
애플리케이션
- 휴대용 산업/통신 테스트 장비
- 배터리 및 슈퍼커패시터 백업 전력
- 배터리 백업 장치를 통한 자동차 전력 공급
- 무정전 전원 공급 장치
개발 도구
Analog Devices Inc. DC2215A 데모 회로 기판
LTC3126 동기식 강압 레귤레이터를 기반으로 하는 예시 회로가 특징인 평가 보드입니다.

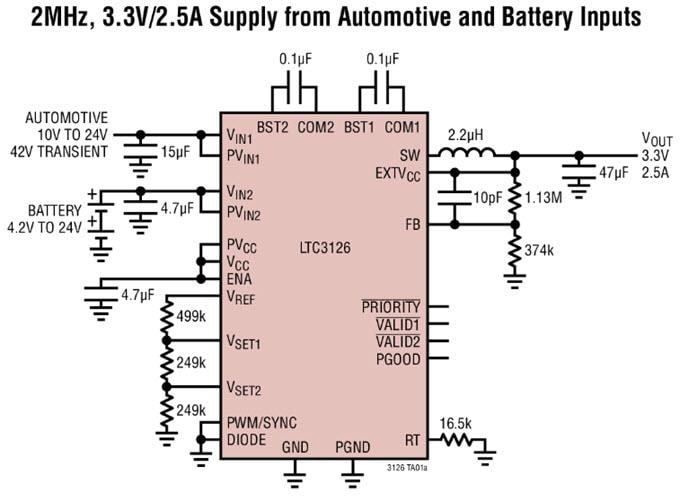

LTC3126 일반 애플리케이션
게시일: 2017-04-25
| 갱신일: 2022-03-11
