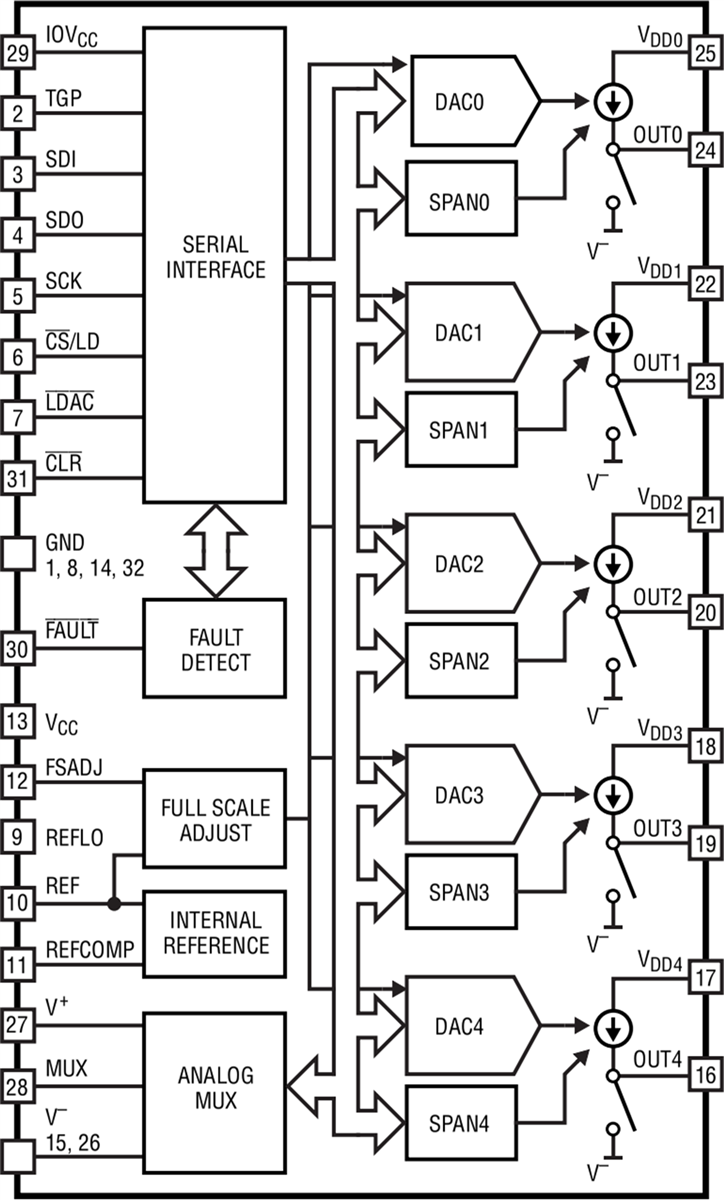

Analog Devices Inc. LTC2662 300mA 전류원 출력 16/12비트 DAC
Analog Devices Inc. LTC2662 디지털-아날로그 컨버터는 5채널, 16비트/12비트 전류원 DAC로, 200mA에서 1V의 드롭아웃이 보장되는 5개의 높은 컴플라이언스 전류 원 출력을 제공합니다. LTC2662 DAC는 최대 32V 부하 전압을 지원합니다. LTC2662 DAC는 채널마다 프로그래밍 가능한 8가지 전류 범위로 제공되며, 최대 300mA의 풀 스케일 출력이 있습니다. LTC2662의 채널은 큰 전류를 극히 미세하게 조절하거나 최대 1.5A의 출력을 결합하도록 병렬 방식으로 구성할 수 있습니다.출력 채널마다 전용 전력 공급 핀이 제공됩니다. 각각 2.85~33V에서 작동할 수 있고, 내부 스위치를 통해 옵션으로 제공되는 음의 전력 공급으로 어떤 출력이든 끌어당길 수 있습니다.
LTC2662에는 외부 레퍼런스를 사용할 수 있는 옵션과 함께 정밀 통합 1.25V 레퍼런스(최대 10ppm/°C)가 포함됩니다.
SPI/Microwire 호환 3선 직렬 인터페이스는 최대 50MHz의 클록 속도에서 1.71V의 낮은 논리 레벨에서 작동합니다.
LTC2662는 콤팩트한 5 × 5mm QFN-32 무연 패키지로 제공되고 상업용(0~70°C), 인더스트리얼(-40~+85°C), 자동차용(-40~+125°C) 작동 온도 등급으로 구분되어 생산됩니다.
특징
- 채널당 프로그래밍 가능 출력 범위: 300mA, 200mA, 100mA, 50mA, 25mA, 12.5mA, 6.25mA, 3.125mA
- 유연한 공급 전압: 2.85~33V
- 1V 드롭아웃 보장
- 출력 채널당 별도의 전압 공급
- 옵션으로 제공되는 음의 전력 공급을 위한 내부 스위치
- 모든 범위에서 완벽한 16비트/12비트 분해능
- 정밀(최대 10ppm/°C) 내부 레퍼런스 또는 외부 레퍼런스 입력
- 아날로그 멀티플렉서로 전압 및 전류 모니터링
- SPI 또는 전용 핀을 통해 A/B 전환
- 1.8~5V SPI 직렬 인터페이스
- 작동 접합 온도(TJ) 범위
- LTC2662C: 0~70°C
- LTC2662I: -40~+85°C
- LTC2662H: -40~+125°C
- 5 × 5mm 32리드 QFN 패키지
- 무연
애플리케이션
- 조정 가능한 레이저
- 반도체 광학 증폭기
- 저항성 히터
- 전류 모드 바이어싱
- 비례형 솔레노이드 드라이브
비디오
일반 애플리케이션 회로
핀 구성
