Analog Devices Inc. LTC2500-32 32비트 오버샘플링 ADC
Analog Devices LTC2500-32 32비트 오버샘플링 ADC는 구성 가능한 통합 디지털 필터로 저잡음, 저전력, 고성능을 제공합니다. LTC2500-32 ADC는 최대 ±VREF의 완전 차동 입력 범위(2.5~5.1V)가 특징으로, 단일 전원으로 작동합니다. 이 장치는 0~VREF의 폭넓은 공통 모드 범위를 지원하므로 아날로그 신호 컨디셔닝 요구사항을 간소화합니다.
LTC2500-32, 32비트 디지털 필터링 고정밀 저잡음 코드, 32비트 무지연 복합 코드에서 2개의 출력 코드가 동시에 제공됩니다. 구성 가능한 디지털 필터는 저역 통과 필터링과 SAR ADC 코어의 데이터 스트림 다운샘플링으로 측정 잡음을 줄여 32비트 필터링 출력 코드를 생성합니다. 32비트 복합 코드는 범위 초과 감지 비트, 차동 입력 전압을 지정하는 24비트 코드, 공통 모드 입력 전압을 렌더링하는 7비트 코드로 구성됩니다. 각 변환 주기에서 32비트 복합 코드를 사용할 수 있으므로 지연 시간 주기가 없습니다.
SPI 호환 인터페이스를 사용하여 디지털 필터를 손쉽게 구성할 수 있고 광범위한 응용 분야에 이상적인 다수의 다른 필터 유형이 특징입니다. 이 디지털 저역 통과 필터는 아날로그 앤티 앨리어싱에 대한 요구사항을 완화해줍니다. SYNC 핀을 활용하는 다중 LTC2500-32 장치는 손쉽게 동기화할 수 있습니다.
특징
- ±0.5ppm INL(표준)
- 32비트의 누락 없는 코드 보장
- 구성 가능한 디지털 필터(동기화 기능 포함)
- 여유 있는 안티앨리어싱 필터 요구 사항
- 이중 출력 32비트 SAR ADC
- 32비트 디지털 필터 저잡음 출력
- 24비트 차동 + 7비트 공통 모드 1Msps 출력(범위 초과 감지)
- 폭넓은 입력 공통 모드 범위
- 1Msps에서 104dB SNR(표준)
- 61sps에서 148dB의 다이내믹 레인지(표준)
- 85°C까지 작동 보장
- 1.8~5V의 SPI 호환 직렬 I/O
- 저전력: 1Msps에서 24mW
- 24-리드 7mm × 4mm DFN 패키지
애플리케이션
- 지진학
- 에너지 탐사
- 자동 테스트 장비
- 고정확도 계측
관련 제품
Analog Devices Inc. 정밀 제품 설계에 대한 사용 용이성
Analog Devices는 정밀한 영역에 사용 용이성을 결합하여 고객 경험을 혁신합니다.
Additional Resources
Precision data acquisition for Seismology and Energy Exploration
This article discusses how to design a low noise and low power DAQ solution for seismology and energy exploration.
블록 선도

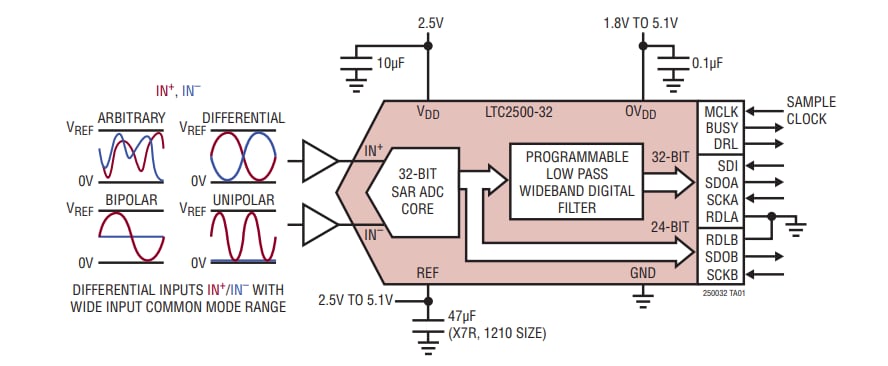

일반 응용 분야
