Analog Devices Inc. LTC2345-16/18 8진 차동 SoftSpan ADC
폭넓은 입력 공통 모드 범위를 갖는 Linear Technology/Analog Devices LTC2345-16/18 8진 200ksps 차동 SoftSpan™ ADC는 16비트 및 18비트, 400ksps/ch 차동 ADC입니다. ADC는 8채널, 저잡음 레지스터로 동시 샘플링 SAR(연속 근사 레지스터)이 포함되어 있습니다. 각각의 채널은 변환-변환 기술에 기반하여 독립적으로 구성할 수 있고 5V 공급 전압 범위에서 작동하며 내부 기준 및 버퍼 장치를 사용합니다. SoftSpan™ ADC는 변환-변환 기술에 기반하여 ±4.096, 0~4.096V, ±2.048V 또는 0~2.048V 신호를 수용하며 개별 채널을 비활성화할 수 있습니다. 이러한 기능은 나머지 채널의 처리량을 증대시키는 과정에서 해당 장치를 지원합니다.
ADC는 폭넓은 입력 공통 모드 범위와 102dB CMRR을 사용하여 다양한 신호를 직접 디지털화하므로, 신호 체인 설계를 단순화합니다. LTC2345-16/18 ADC는 넓은 동적 범위가 필요한 여러 응용 분야를 위한 탁월한 선택입니다. 산업용 공정 제어 및 고속 데이터 획득 그리고 다른 분야에 사용됩니다.
핀 선택 가능 SPI CMOS(1.8~5V) 및 LVDS 직렬 인터페이스는 모두 softSpan™ ADC에 의해 지원됩니다. 사용 가능한 1~8개의 데이터 출력 레인 사이에서 CMOS 모드를 활성화시키므로 버스 폭과 처리량이 최적화됩니다.
특징
- 채널당 200ksps 처리량
- 8개의 동시 샘플링 채널
- 차동, 넓은 공통 모드 범위 입력
- 채널당 SoftSpan 입력 범위: ±4.096V, 0~4.096V, ±2.048V, 0~2.048V, ±5V, 0~5V, ±2.5V, 0~2.5V
- fIN=2kHz에서 −113dB THD(표준)
- fIN=200Hz에서 102dB CMRR(표준)
- 레일-레일 입력 오버드라이브 허용 오차
- 125°C까지 작동 보장
- 통합된 기준 및 버퍼 장치(4.096V)
- SPI CMOS(1.8~5V) 및 LVDS 직렬 I/O
- 내부 변환 클록, 주기 지연 없음
- 81mW 전력 소비(표준)
- 48 리드(7mm x 7mm) QFN 패키지
- LTC2345-16의 특징
- ±1.25LSB INL(최대)
- 16비트의 누락 없는 코드 보장
- 91dB 단일 변환 SNR(일반)
- LTC2345-18의 특징
- ±5LSB INL(최대, ±4.096V 범위)
- 18비트의 누락 없는 코드 보장
- 91.8dB 단일 변환 SNR(표준)
애플리케이션
- 프로그램가능 로직 컨트롤러
- 산업 공정 제어
- 의료 영상 분야
- 고속 데이터 획득
LTC2345-16 일반 애플리케이션

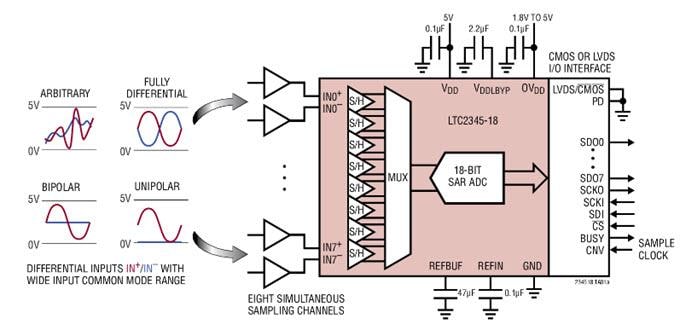

LTC2345-18 일반 애플리케이션
