Linear Technology/Analog Devices Silent Switcher® 2 레귤레이터
Linear Technology/Analog Devices Silent Switcher® 2 레귤레이터는 자동차 및 운송 응용 분야용으로 설계된 콤팩트한 초저 방출, 고속 동기 모놀리식 강압 스위칭 레귤레이터입니다. 2세대 Silent Switcher 아키텍처를 사용하여 개발된 이 레귤레이터는 EMI/EMC 방출을 최소화하면서도 높은 스위칭 주파수에서도 고효율 작동을 보장합니다. 이 설계 장치에는 집적 바이패스 커패시터, 접지면, 구리 필러 및 EMI/EMC 방출을 획기적으로 줄이기 위해 적절히 제어되는 스위칭 에지가 포함됩니다. 이 레귤레이터의 선택 가능한 확산 스펙트럼 모드는 EMI/EMC 성능을 더욱 높여줍니다.
높은 스위칭 주파수에서도 매우 효율적으로 작동 Silent Switcher 2 레귤레이터의 동기식 정류 기능을 통해 2MHz 스위칭 주파수를 사용하여 95%의 높은 효율을 달성합니다. 이 레귤레이터의 내부 고효율 스위치는 최대 6A의 연속 출력 전류와 0.97V의 낮은 전압에 대해 7A의 피크 부하를 제공합니다. 최소 온 시간이 30ns인 피크 전류 모드 제어를 통해 높은 스위칭 주파수에서 높은 강압비를 지원합니다. 설계자는 이 모드를 통해 효율을 최적화하는 동시에 잡음에 민감한 임계 주파수 대역을 피할 수 있습니다. 버스트 모드 작동에서 이 레귤레이터는 대기 전류가 극히 낮아 매우 가벼운 부하에서 높은 효율을 달성합니다. Silent Switcher 2 레귤레이터는 모든 조건에서 (1A에서) 100mV에 불과한 최소 드롭아웃 전압을 유지합니다.

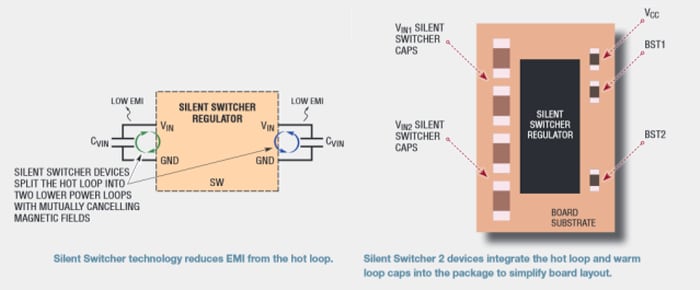

PCB 레이아웃 감도 제거 Silent Switcher 2 레귤레이터는 독창적인 설계, 탁월한 EMI/EMC 성능, 작은 전체 솔루션 크기 덕분에 PCB 레이아웃 감도가 제거됩니다. 이런 장치는 Silent Switcher 2 레귤레이터 시리즈의 기능 덕분에 어떤 PCB에든 사용 가능하고 제품 설계를 간소화하며 2계층 PC 보드를 사용할 때도 위험을 줄여줍니다.
Silent Switcher 2 레귤레이터 데모 보드는 Silent Switcher 2 레귤레이터의 성능을 평가하도록 특별히 설계되었습니다. 이 데모 보드에는 데모 회로, Silent Switcher 2 레귤레이터 및 EMI 필터가 포함됩니다. 이 보드는 폭넓은 입력 범위로 작동할 수 있습니다. 이처럼 넓은 입력 범위 덕분에 이 보드는 자동차 배터리 및 산업용 전원과 같은 다양한 입력 소스를 사용할 수 있습니다.
