Analog Devices Inc. LT8491 벅 부스트 배터리 충전 컨트롤러
Analog Devices Inc. LT8491 벅 부스트 배터리 충전 컨트롤러는 대부분의 배터리 유형에 사용되는 CCCV(정전류 정전압) 충전 프로파일을 구현합니다. 여기에는 SLA(밀폐형 납산), 침수, 젤 및 리튬-이온이 포함됩니다. 이 장치는 출력 전압 보다 높거나, 낮거나 또는 같은 수준의 입력 전압에서 작동하고, 태양광 패널 또는 DC 전원 공급 장치로 전원을 공급받습니다.
특징
- 입력 전압 범위: 6V ~ 80V
- 전압 배터리 범위: 1.3V ~ 80V
- 단일 인덕터를 통해 VBAT 보다 높거나, 낮거나 또는 같은 수준으로 VIN 허용
- 태양광 전원 충전을 위한 자동 MPPT
- 자동 온도 보상
- I2C 원격 측정 및 구성
- 구성 저장을 위한 내부 EEPROM
- 태양광 패널 또는 DC 공급 장치에서 작동
- 통합 피드백 루프 4개
- 동기화 가능한 고정 주파수 범위: 100kHz ~ 400kHz
- 64 리드(7mm x 11mm x 0.75mm) QFN 패키지
애플리케이션
- 태양광 전원 공급식 배터리 충전기
- 다양한 유형의 납산 배터리 충전
- 리튬-이온 배터리 충전기
- 배터리 장착형 산업용 또는 휴대용 군사 장비
비디오

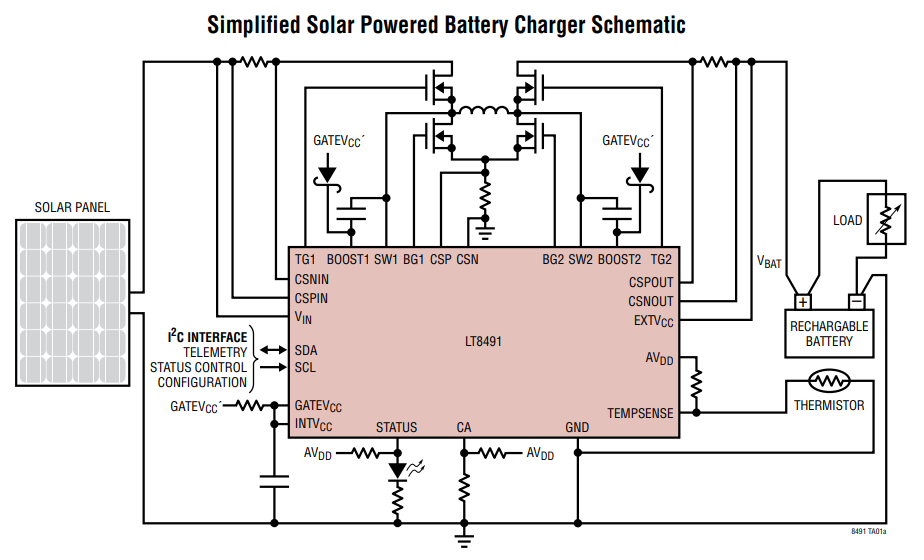

일반 애플리케이션
관련 데모 보드
Analog Devices Inc. LT8491 데모 보드 DC2703A
LT8491은 고전압 벅 부스트 배터리 컨트롤러 및 DC2703A USB-I2C 컨트롤러를 갖추고 있습니다.
게시일: 2020-02-07
| 갱신일: 2024-09-11
