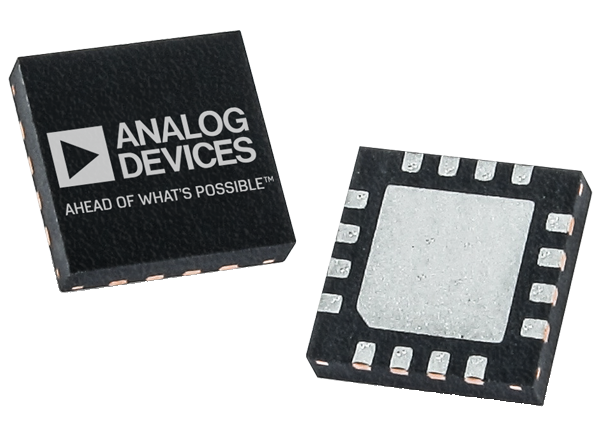

Analog Devices Inc. LT8374 동기식 강압 LED 드라이버
Analog Devices LT8374 동기식 강압 LED 드라이버는 고정 주파수 및 피크 전류 제어 기능이 있습니다. LED 전류는 CTRL 핀에서 접지까지의 저항기를 통해서 또는 CTRL 핀에 PWM 신호를 적용하여 프로그래밍됩니다. 전류 감지 증폭기는 0V에서 VIN 까지의 넓은 공통 모드 범위를 가지고 있으므로 LT8374는 매트릭스 애플리케이션에 이상적입니다. 출력 전압 제한은 ISP핀에서 FB 핀까지의 저항기를 사용하여 설정할 수 있습니다.
Analog Devices LT8374의 스위칭 주파수는 330kHz/2MHz로 설정되어 있으며 SYNC/SPDD 핀에 적용된 외부 클록에 동기화될 수 있습니다. 옵션으로 제공되는 확산 스펙트럼 주파수 변조를 활성화하면 주파수가 100%에서 125%까지 변화하여 EMI를 줄입니다. 추가 기능에는 옵션인 0.2nF/0.9nF 내부 보정 커패시터 및 열 차단 기능이 포함됩니다.
특징
- 적은 구성품 수와 간단한 솔루션
- 6.5V~60V의 넓은 입력 전압 범위
- LED 스트링 전압: 0V~59V
- ±3% LED 전류 조정
- 확산 스펙트럼 주파수 변조
- 내부 보정 커패시터
- 20:1 아날로그, 듀티 사이클 또는 PWM LED 전류 제어
- 330kHz/2MHz 고정 내부 주파수(LT8374/LT8374-1)
- 외부 주파수 동기화
- 4mm×4mm 16핀 측면 납땜 가능 QFN 패키지
- 자동차 애플리케이션용으로 AEC-Q100 인증
애플리케이션
- 자동차용 조명
- 매트릭스 LED 조명
- 범용 LED 드라이버
- 전류 소스

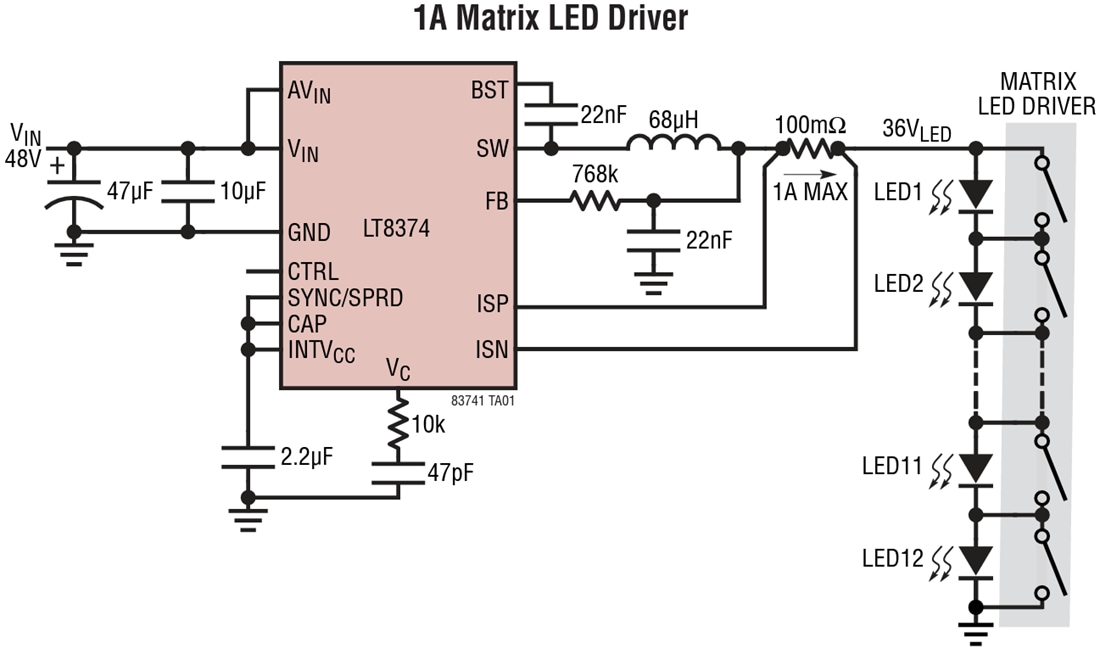

일반 애플리케이션
관련 개발 도구
Analog Devices Inc. EVAL-LT8374-AZ LED 드라이버 평가 보드
동기식 강압 LED 드라이버인 LT8374를 위한 완전한 평가 보드입니다.
