Analog Devices Inc. LT830x 마이크로파워 절연 플라이백 컨버터
Linear Technology/Analog Devices LT830x 마이크로파워 절연 플라이백 컨버터는 절연 DC/DC 컨버터의 설계를 간소화합니다. LT830x는 일차 측 플라이백 파형에서 직접 절연 출력 전압을 샘플링하므로 조정을 위해 세 번째 권선 또는 옵토 아이솔레이터가 필요 없습니다.
이 컨버터는 경부하 조건에서 고효율 배터리 실행 시간을 유지하며 낮은 출력 리플 버스터 모드 작동 시 과도 전류가 낮습니다. 플라이백 컨버터는 구성 부품 수가 적으며 통합 수준이 높은 절연 전력 공급용의 고효율 애플리케이션 솔루션입니다.
특징
- LT8300
- 6~100V의 입력 전압 범위
- 260mA, 150V 내부 DMOS 전원 공급 스위치
- 낮은 대기 전류:
- 절전 모드에서 70uA
- 능동 모드에서 330uA
- 중부하 조건에서 경계 모드 작동
- 경부하에서 낮은 리플의 Burst Mode® 작동
- 완전한 출력 조건에서 0.5%(일반) 미만의 최소 부하
- 단일 외부 레지스터로 VOUT 설정
- 조정을 위해 변압기 세 번째 권선 또는 옵토 분리기 불필요
- 정확한 EN/UVLO 임계값 및 히스테리시스
- 내부 보정 및 소프트 스타트
- 5 리드 TSOT-23 패키지로 제공
- LT8301
- 2.7~42V의 입력 전압 범위
- 1.2A, 65V 내부 DMOS 전원 공급 스위치
- 낮은 대기 전류:
- 절전 모드에서 100uA
- 능동 모드에서 350uA
- 중부하 조건에서 경계 모드 작동
- 경부하에서 낮은 리플의 Burst Mode® 작동
- 완전한 출력 조건에서 0.5%(일반) 미만의 최소 부하
- 단일 외부 레지스터로 VOUT 설정
- 조정을 위해 변압기 세 번째 권선 또는 옵토 분리기 불필요
- 정확한 EN/UVLO 임계값 및 히스테리시스
- 내부 보정 및 소프트 스타트
- 출력 단락 보호
- 5 리드 TSOT-23 패키지로 제공
- LT8302
- 2.8~42V의 입력 전압 범위
- 3.6A, 65V 내부 DMOS 전원 공급 스위치
- 낮은 대기 전류:
- 절전 모드에서 106μA
- 능동 모드에서 380μA
- 중부하 조건에서 유사 공진 경계 모드 작동
- 경부하에서 낮은 리플의 Burst Mode® 작동
- 완전한 출력 조건에서 0.5%(일반) 미만의 최소 부하
- 출력 전압 조정을 위해 변압기 세 번째 권선 또는 옵토 분리기 불필요
- 정확한 EN/UVLO 임계값 및 히스테리시스
- 내부 보정 및 소프트 스타트
- 출력 다이오드 온도 보정
- 출력 단락 보호
- 열 성능이 향상된 8리드 SO 패키지
- LT8303
- 5.5~100V의 입력 전압 범위
- 450mA, 150V 내부 DMOS 전원 공급 스위치
- 최대 5W 출력
- 낮은 대기 전류:
- 절전 모드에서 70uA
- 능동 모드에서 280μA
- 중부하 조건에서 경계 모드 작동
- 경부하에서 낮은 리플의 Burst Mode® 작동
- 완전한 출력 조건에서 0.5%(일반) 미만의 최소 부하
- 단일 외부 레지스터로 VOUT 설정
- 조정을 위해 변압기 세 번째 권선 또는 옵토 분리기
- 불필요
- 정확한 EN/UVLO 임계값 및 히스테리시스
- 내부 보정 및 소프트 스타트
- 5 리드 TSOT-23 패키지로 제공
애플리케이션
- 절연 전기통신, 데이터 통신, 자동차, 산업, 의료 기기 전원 공급 장치
- 분리 보조/하우스키핑 전원 공급 장치

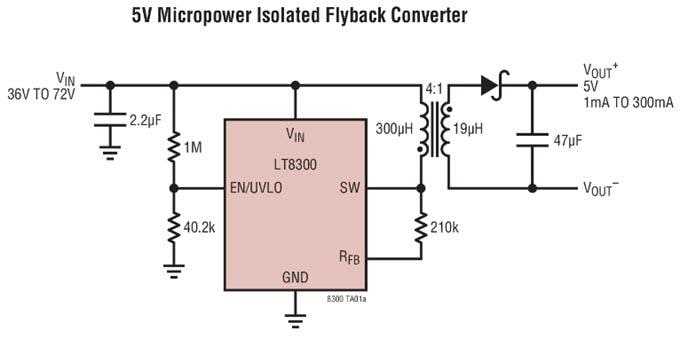

LT8300 일반 애플리케이션
LT8301 일반 애플리케이션
LT8302 일반 애플리케이션
LT8303 일반 애플리케이션
