Analog Devices Inc. LT7182S 듀얼 출력 강압 레귤레이터
Analog Devices Inc. LT7182S 듀얼 출력 강압 레귤레이터는 듀얼 출력 모놀리식 PolyPhase DC/DC 동기식 강압 레귤레이터입니다. 이 장치는 두 채널에서 모두 최대 6A의 연속 전류를 동시에 제공할 수 있으며 어느 한 채널에서 최대 8A의 부하를 지원합니다. LT7182S는 빠르고 깨끗하며 낮은 오버슈트 스위칭 에지를 위한 VIN 바이패스 커패시터가 통합되어 있는 2세대 Silent Switcher® 아키텍처가 특징이며 EMI 방출을 최소화하면서 높은 스위칭 주파수에서 고효율을 제공합니다.
I2C 기반 PMBus 1.3 호환 직렬 인터페이스를 통해 장치 기능을 제어하고 시스템 모니터링을 위한 원격 측정 정보를 제공할 수 있습니다. Analog Devices LT7182S는 LTpowerPlay® 그래픽 사용자 인터페이스 도구에 의해 지원됩니다. 프로그래밍 없이 작동하기 위해 저항기를 사용하여 출력 전압, 주파수, 위상 및 장치 어드레스를 구성할 수 있습니다. 설정은 직렬 인터페이스를 통해 작성하거나 EEPROM에 저장할 수도 있습니다. 최소 온 시간이 20ns(표준)인 제어 온 타임 밸리 전류 모드 제어 아키텍처는 작은 전체 솔루션 크기에서 탁월한 과도 응답으로 낮은 출력 전압에서 높은 스위칭 주파수를 구현합니다.
특징
- Silent Switcher2 아키텍처: 콤팩트하고 효율적인 낮은 EMI 솔루션 구현
- PMBus/I2C 직렬 인터페이스
- VOUT, IOUT, VIN, 다이 온도, 결함을 포함하는 원격 측정 리드백
- 프로그래밍 가능 전압, 전류 제한, 디지털 소프트 스타트/스톱, 시퀀싱, UV/OV, 위상, 주파수(최대 4MHz), 루프 보상
- 오류 이벤트 로그가 있는 통합 EEPROM
- 프로그래밍 없는 작동을 위해 구성 저항기가 중요한 매개변수 설정 가능
- 0.6~1.375V의 온도에서 ±0.25% 출력 전압 정확도
- 최대 8개의 위상을 위한 PolyPhase 부하 공유
- 넓은 VIN 범위: 2.9V 또는 1.5V(EXTVCC 포함)
- 1MHz, 12VIN~3.3VOUT에서 최대 95% 효율
- VOUT 범위: 0.4~5.5V(최대 0.85 • VIN)
- 차동 원격 VOUT 감지
- 외부 주파수 동기화
- 40 리드(5mm × 7mm) LQFN 패키지
애플리케이션
- 통신, 저장 및 산업용 시스템
- 데이터센터 및 솔리드스테이트 드라이브 전원 공급 장치
소프트웨어
LTpowerPlay 소프트웨어
LTpowerPlay®는 Analog Devices의 디지털 PSM(전력 시스템 관리) 제품을 지원하는 Windows 기반의 강력한 개발 환경입니다.
LTpowerCAD 소프트웨어
LTpowerCAD® 프로그램은 전원 공급 장치 설계를 상당히 용이하게 할 수 있는 완벽한 전원 공급 장치 설계 도구입니다. Analog Devices 전력 제품을 사용하는 사용자 애플리케이션에 특정한 구성 요소값 및 성능 추정치에 대한 권장 사항을 제공합니다. 또한 LTpowerCAD 플랫폼에는 시스템 수준 전력 아키텍처 설계 도구인 LTpowerPlanner®가 포함되어 있습니다.
관련 제품
Analog Devices Inc. EMI 준수를 위한 Silent Switcher® 솔루션
2MHz에서 최대 95%의 효율을 발휘하고 EMI/EMC 방출량이 매우 낮습니다.
개발 도구
Analog Devices Inc. LT7182S 데모 보드 DC2836A
LT7182S를 기반으로 하는 이중 출력 PolyPhase® DC-DC 동기식 강압 조정기 기준 설계 장치입니다.

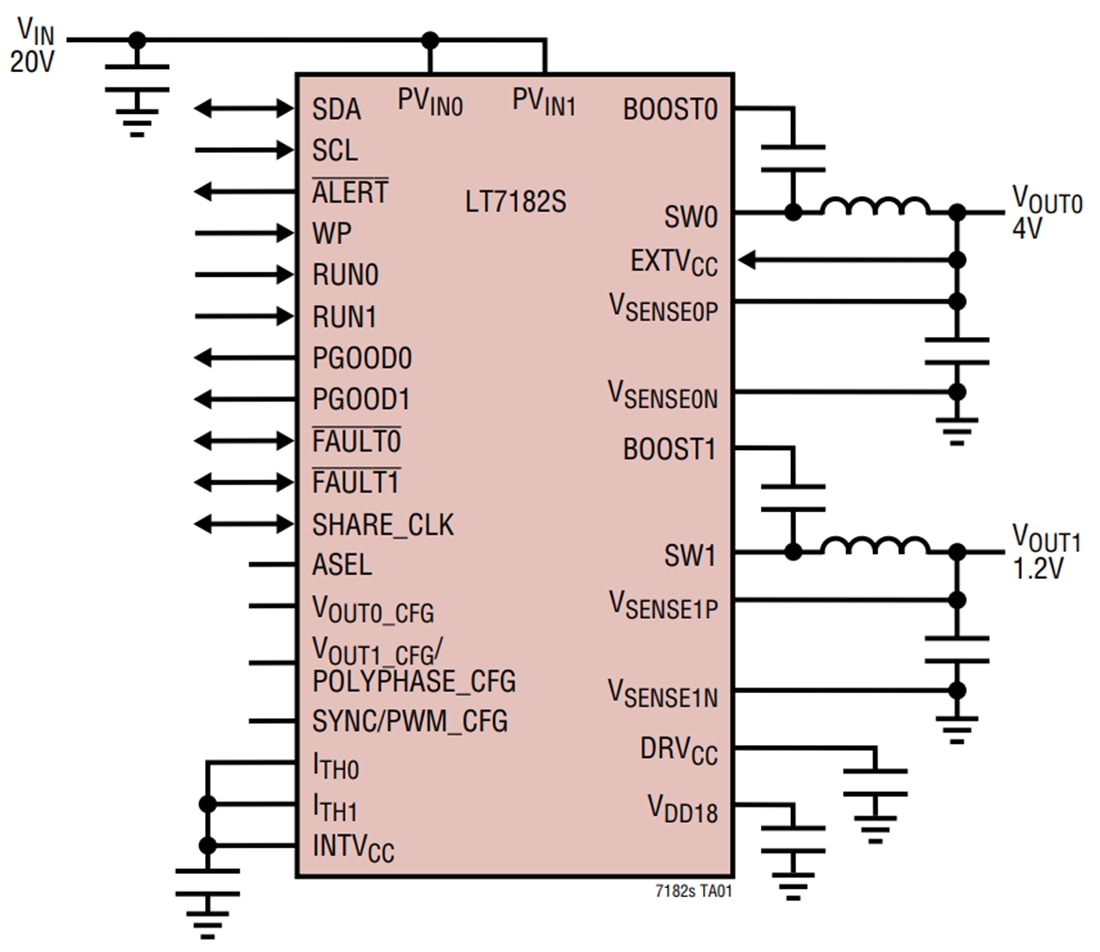

일반 애플리케이션
