Analog Devices Inc. LT3120 모놀리식 벅 부스트 변환기
Analog Devices Inc. LT3120 모놀리식 벅 부스트 변환기는 고효율 26V 모놀리식 벅 부스트 변환기입니다. 광범위한 기능을 통합하고 있는 매우 낮은 저항의 내부 전원 스위치는 심지어 가장 까다로운 애플리케이션을 위해 전체 솔루션 설치 공간을 최소화합니다. 독점적인 4 스위치 PWM 아키텍처는 출력 전압 보다 크거나, 동일하거나 작은 입력 전압에서 원활한 저잡음 작동 성능을 발휘합니다.
외부 주파수 프로그래밍뿐 아니라 내부 PLL을 사용한 동기화를 통해 400kHz~2MHz의 넓은 스위칭 주파수 범위에서 작동할 수 있습니다. 2.5~26V의 넓은 입력 범위는 배터리 스택 및 백업 커패시터를 포함하여 비조정식 전원 공급 장치에서 작동하는 데 매우 적합합니다. 시동 후 500mV의 낮은 입력 전압으로 작동할 수 있습니다.
다른 특징에 대한 예로는 출력 단락 보호, 열 과부하 보호, 3μA 미만의 셧다운 전류, PG 표시등, 버스트 모드 작동 및 최대 전력 지점 제어 기능을 들 수 있습니다. Analog Devices LT3120은 열 성능이 향상된 28 리드 4mm × 5mm LQFN 패키지로 제공됩니다.
특징
- 2.5~26V 입력 전압 범위
- 0.8~24V 출력 전압 범위
- 높은 출력 전압
- 6.5A(VOUT=5V, VIN>6V)
- 3A(VOUT=5V, VIN=3V)
- 6.5A(VOUT=12V, VIN>14V)
- 4A(VOUT=12V, VIN=9V)
- 초저 잡음 벅 부스트 아키텍처
- 프로그래밍 가능한 출력 전류 제한
- 400kHz~2MHz 프로그래밍 가능 주파수 범위
- 정확한 활성화 비교기 임계값
- Burst Mode® 작동, 무부하 IQ = 35μA
- 전류 모드 컨트롤
- 외부 클록 동기화
- 최대 전력 지점 제어
- 28 리드 4mm × 5mm LQFN 패키지
애플리케이션
- RF 전원 공급 장치
- USB 전력 공급
- 시스템 백업 전원 공급 장치
- 1~5셀 리튬 배터리 전원 공급식 제품
- 폭넓은 입력 범위 전원 공급 장치
- 납산-12V 조정기
개발 도구
Analog Devices Inc. LT3120 데모 보드 DC2815
LT3120 모놀리식 벅 부스트 변환기용 평가 플랫폼입니다.

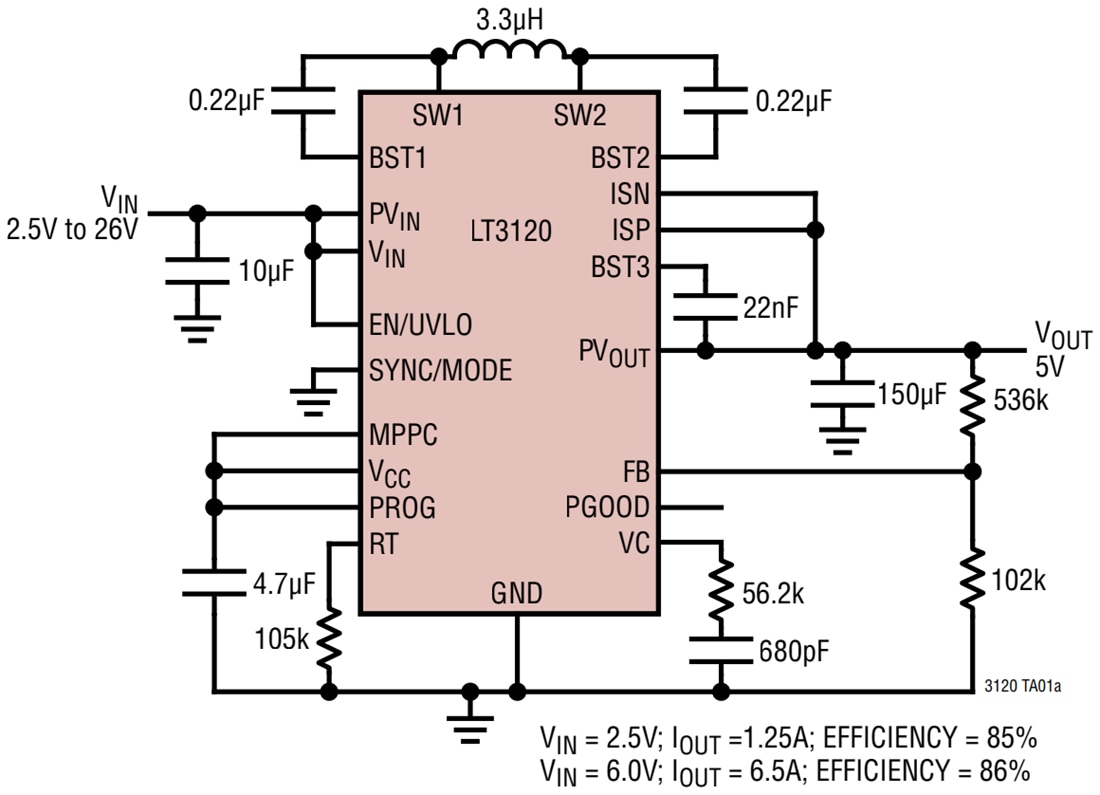

일반 애플리케이션
