Analog Devices Inc. LT3097 LDO(낮은 드롭아웃) 선형 레귤레이터
Analog Devices Inc. LT3097 LDO(낮은 드롭아웃) 선형 레귤레이터는 잡음에 민감한 애플리케이션에 전력을 공급하도록 설계된 초저잡음 및 초고-PSRR(전력 공급 제거비) 구조를 특징으로 합니다. 이중, 포지티브 및 네거티브 고성능의 낮은 드롭아웃 선형 레귤레이터는 통상 260mV/235mV(포지티브/네거티브) 드롭아웃 전압으로 최대 500mA까지 공급합니다. 차단 시 장치의 작동 정동작 전류는 공칭 2.2mA/2.35mA(포지티브/네거티브)이고 0.3µA/3µA(포지티브/네거티브)로 떨어집니다.
ADI LT3097 LDO(낮은 드롭아웃) 선형 레귤레이터는 0V~15V(포지티브) 및 0V~-19.5V(네거티브)의 넓은 출력 전압 범위를 제공합니다. 증폭기는 각 채널당 최소 10μF의 세라믹 출력 커패시터로 안정적입니다. 보호를 위해 폴드백을 통한 내부 전류 제한, 히스테리시스를 통한 온도 제한이 적용되어 있습니다. 포지티브 레귤레이터에는 역 배터리 보호 및 역 전류 보호 기능도 포함되어 있습니다.
LT3097은 열 성능이 강화된 22리드 6mm×3mm 플라스틱 DFN(이중 평면 무연) 패키지에 들어 있습니다.
특징
- 0.8μVRMS(10Hz~100kHz)의 초저출력 RMS 잡음
- 10kHz에서 2nV/√Hz(포지티브) 및 2.2nV/√Hz(네거티브)의 초저출력 잡음 스펙트럼 밀도
- 10µVp-p(포지티브) 및 3.2µVp-p(네거티브)(0.1Hz~10Hz)의 초저 1/f 잡음
- 1MHz에서 76dB(포지티브) 및 74dB(네거티브)의 매우 높은 PSRR
- 출력 전류: 500mA
- 넓은 입력 전압 범위: ±1.8V~±20V
- 채널당 단일 커패시터로 잡음 및 PSRR 개선
- 100µA, ±1% 초기 정확성 SET 핀 전류
- 채널당 단일 저항기로 출력 전압을 프로그램
- 프로그래밍 가능한 전류 한계
- 260mV(포지티브) 및 235mV(네거티브) LDO(낮은 드롭아웃) 전압
- 출력 전압 범위: 0V~15V(포지티브) 및 0V~-19.5V(네거티브)
- 프로그래밍 가능한 전력 양호 기능
- 빠른 시동 기능
- UVLO(정밀 활성화/저전압 차단)
- 내부 전류 한계(폴드백 포함)
- 최소 10µF 세라믹 출력 커패시터
- 소형, 낮은 높이, 22리드, 6mm×3mm, 플라스틱 DFN 패키지
애플리케이션
- 바이폴라 초저잡음 전원장치
- 위상 고정 루프, 전압 제어 발진기, 믹서, 저잡음 증폭기 및 전력 증폭기를 포함한 RF 전원장치
- 저잡음 계측
- 고속/고정밀 데이터 컨버터
- 영상 장비 및 진단을 포함한 의료용 애플리케이션
- 정밀 전원장치
- 전원 공급 장치 전환용 포스트 레귤레이터

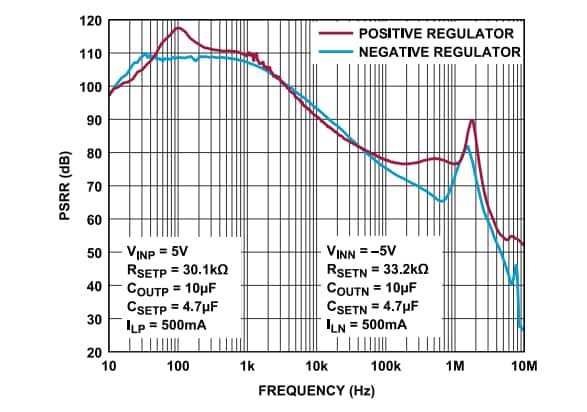

PSRR 대 주파수
일반 애플리케이션
평가 보드
Analog Devices Inc. EVAL-LT3097-AZ 평가 보드
포지티브 및 네거티브 채널이 있는 이중 500mA 레귤레이터가 특징입니다.
게시일: 2023-04-07
| 갱신일: 2023-05-09
