Analog Devices Inc. LT1764/A LDO 조정기
Analog Devices Inc. LT1764/A LDO 조정기는 빠른 과도 응답에 맞춰 최적화되어 있고 340mV의 드롭아웃 전압으로 3A의 출력 전류를 공급할 수 있습니다. LT1764/A 조정기는 1mA의 대기 전류에서 적절히 제어된 상태로 작동하는 특징이 있어, 셧다운 시에는 1μA 미만으로 떨어집니다. LT1764/A는 빠른 과도 응답과 매우 낮은 출력 전압 잡음을 제공하므로, 이 장치는 민감한 RF 전원 애플리케이션에 이상적입니다.
또한 LT1764/A 조정기는 10μF의 낮은 출력 커패시터로 안정적으로 작동하며 출력 전압 범위는 1.21~20V입니다. 내부 보호 회로에는 역 배터리 보호, 전류 제한, 열 제한 및 역전류 보호 기능이 포함됩니다. LT1764/A는 1.5V, 1.8V, 2.5V, 3.3V의 고정 출력 전압에서 사용 가능하고 기준 전압이 1.21V인 조절 가능 장치로 사용됩니다.
LT1764/A LDO 레귤레이터는 5-리드 TO-220, DD 및 노출 패드 16-리드 TSSOP 패키지로 제공됩니다.
특징
- 빠른 과도 응답에 맞춰 최적화됨
- 출력 전류: 3A
- 드롭아웃 전압: 3A에서 340mV
- 낮은 잡음: 40μVRMS(10Hz~100kHz)
- 대기 전류: 1mA
- 폭넓은 입력 전압 범위: 2.7~20V
- 보호 다이오드 필요 없음
- 드롭아웃에서 제어되는 대기 전류
- 고정 출력 전압: 1.5V, 1.8V, 2.5V, 3.3V
- 1.21~20V에서 조절 가능한 출력
- 차단 시 대기 전류: 1μA 미만
- 10µF 출력 커패시터를 사용하여 안정화
- 역방향 배터리 보호
- 역전류 없음
- 발열 제한
- 5-리드 TO-220, DD 및 16-리드 TSSOP 패키지로 제공
애플리케이션
- 로직 전원 공급: 3.3~2.5V
- 전원 전환용 포스트 레귤레이터

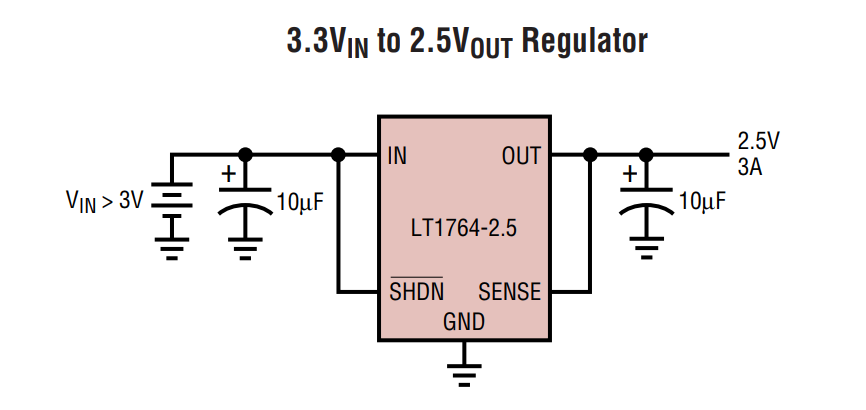

일반 애플리케이션
