Analog Devices Inc. LT1461 시리즈 전압 레퍼런스
Analog Devices Inc. LT1461 마이크로파워 정밀 저드롭아웃 시리즈 전압 레퍼런스는 매우 높은 정확도와 낮은 드리프트를 낮은 공급 전류 및 높은 출력 드라이브와 결합합니다. LT1461은 낮은 온도 계수를 얻기 위한 첨단 곡률 보상 기법과 높은 출력 정확도를 달성하기 위한 트리밍된 정밀 박막 저항기를 사용합니다. 이 전압 레퍼런스는 35μA의 공급 전류만 소비하므로, 저전력 및 휴대용 애플리케이션에 이상적입니다. 또한 이 장치는 50mA의 높은 출력 드라이브가 특징이므로, 정밀 레귤레이터와 같이 높은 전력 요구사항에 적합합니다.
300mV 미만의 드롭아웃 전압 덕분에 최대 배터리 수명이 보장되는 동시에 저전력 애플리케이션에서 완전한 레퍼런스 성능을 유지합니다. 차단 기능을 사용하여 전체 부하 전류를 스위칭할 수 있고 시스템 출력 감소용으로 사용할 수 있습니다. 전압 레퍼런스는 부품을 과부하 조건으로부터 보호하는 열 차단 기능을 제공하며 2.5V, 3V, 3.3V, 4.096V 및 5V 옵션으로 사용 가능합니다.
특징
- 높은 정확도로 트리밍: 최대 0.04%
- 낮은 드리프트: 최대 3ppm/°C
- 낮은 공급 전류: 최대 50μA
- 높은 출력 전류: 최소 50mA
- 저드롭아웃 전압: 최대 300mV
- 탁월한 열 조정
- 전원 차단
- 발열 제한
- 모든 부품은 -40~125°C에서 작동 보장
- 전압 옵션: 2.5V, 3V, 3.3V, 4.096V, 5V
애플리케이션
- A/D 및 D/A 컨버터
- 정밀 레귤레이터
- 휴대용 기기
- 전원 공급 장치

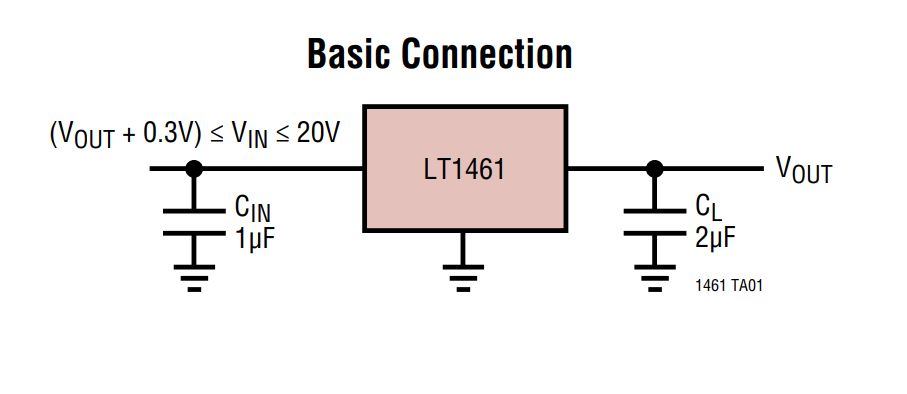

일반 애플리케이션
