Analog Devices Inc. HMC560A GaAs MMIC 이중 평형 믹서
Analog Devices Inc. HMC560A GaAs MMIC 이중 평형 믹서는 작은 칩 영역에 22~38GHz의 업컨버터 또는 다운컨버터로 사용됩니다. 이런 믹서는 외부 구성요소나 정합 회로가 필요하지 않습니다. 이 장치는 최적화된 밸룬 구조 덕분에 무선 주파수에 대한 탁월한 국부 발진기(LO)와 중간 주파수 억제에 대한 LO를 제공합니다. 이 믹서는 9dBm 이상의 LO 구동 수준으로 작동합니다.
특징
- 변환 손실
- 22~29GHz의 경우 10dB(표준)
- 29~38GHz의 경우 11dB(표준)
- LO-RF 절연
- 22~29GHz의 경우 34dB(표준)
- 29~38GHz의 경우 38dB(표준)
- LO-IF 절연
- 22~29GHz의 경우 29dB(표준)
- 29~38GHz의 경우 31dB(표준)
- RF-IF 절연
- 22~29GHz의 경우 24dB(표준)
- 29~38GHz의 경우 39dB(표준)
- 입력 IP3
- 22~29GHz의 경우 20dBm(표준)
- 29~38GHz의 경우 19.5dBm(표준)
- IF 대역폭: dc~18GHz
- 수동, DC 바이어스 불필요
애플리케이션
- 포인트-투-포인트 무선 장치
- 포인트-투-멀티포인트 무선 장치 및 초소형 지구국
- (VSAT) 무선 장치
- 테스트 장비 및 센서
- 최종 용도 군사용

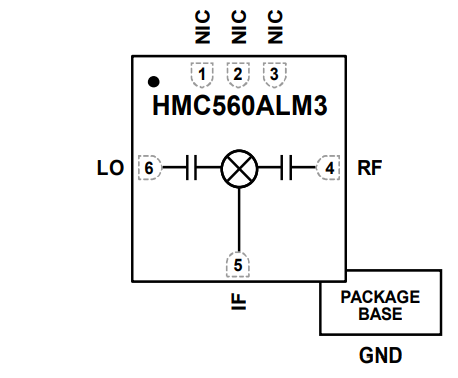

블록 선도
평가 보드
