Analog Devices Inc. HMC116x MMIC 전압 제어 발진기
Analog Devices HMC116x 제품군의 특징은 초저위상 잡음의 MMIC 전압 제어 발진기(VCO)로서 절반 주파수 출력으로 8-14GHz를 지원합니다. HMC116x VCO는 공진기, 음수 저항 장치, 버랙터 다이오드, 출력 분배기를 통합했습니다. VCO의 모놀리식 구조는 탁월한 출력 동력 및 위상 잡음 성능을 제공합니다. HMC116x 제품군은 높은 RF 동력 출력(8-12dBm)을 제공합니다. 높은 출력 동력은 업/다운 컨버터(믹서) 및 외부 PLL을 구동하기 위한 LO 버퍼 증폭기의 필요성을 없애줍니다. HMC116x VCO의 대표적 저위상 잡음(10kHz에서 -89dBc/Hz 또는 100kHz에서 -115dBc/Hz 오프셋)을 통해 보다 낮은 비트 오류율로 더 높은 변조 속도를 실현합니다. 또한 낮은 위상 잡음 기능은 X-대역 레이더 및 ku 밴드 VSAT 시스템 성능을 증대하도록 도와줍니다. HMC116x VCO 설계자는 최대 220mA, 5V의 낮은 DC 전력소모를 통해 해당 애플리케이션의 전원 공급 요구사항을 줄입니다.
The HMC116x family provides high RF power output (8-12dBm). The high output power eliminates the need for LO buffer amplifiers to drive up/down converters (mixers) and external PLLs. HMC116x VCO's typical low-phase noise of -89dBc/Hz @ 10kHz or -115dBc/Hz at 100kHz offset enables higher modulation rates with lower bit error rates. The low-phase noise feature also helps increase X-band radar and Ku-band VSAT system performance. With a low dc power consumption of ~220mA @ 5V, the HMC116x VCOs help designers reduce power supply requirements in their applications.
특징
- Dual output frequency range
- fOUT = 8.45GHz to 14.07GHz
- fOUT/2 = 4.225GHz to 7.035GHz
- Power output (POUT): 8-11dBm (typical)
- Single-sideband (SSB) phase noise
- −89dBc/Hz at 10kHz
- −115dBc/Hz at 100kHz
- No external resonator needed
- -40ºC to +85ºC Operating Temperature
- RoHS-compliant
- Industry-standard 5mm×5mm LFCSP package and pin-out
애플리케이션
- Point-to-point and multi-point radios
- Test equipment and industrial controls
- Very small aperture terminals (VSATs)

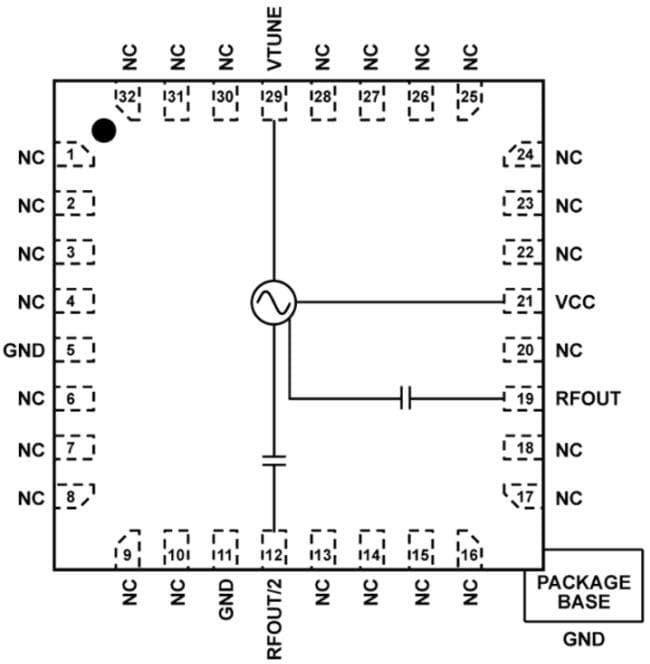

Block Diagram
