Analog Devices Inc. EVAL-ADM3064EEBZ 평가 보드
Analog Devices Inc. EVAL-ADM3064EEBZ 평가 보드를 사용하면 ADM3064E 500kbps, RS-485 송수신기를 쉽게 시연할 수 있습니다. EVAL-ADM3064EEBZ 보드를 사용하면 외부 구성요소 없이 ADM3064E의 입력 및 출력 기능을 실행할 수 있습니다. 스크류 단자대는 전원 및 접지 신호, 디지털 입력 및 출력 신호 및 RS-485 신호용으로 편리하게 연결할 수 있도록 되어 있습니다. EVAL-ADM3064EEBZ는 3.0~5.5V의 범위에서 구성 가능한 표준 벤치탑 전원 공급 장치로 작동됩니다. 유연한 VIO 로직 전원을 사용하여 1.62V의 낮은 전압에서 작동하는 프로세서와 통신할 수 있습니다.
특징
- ADM3064E 500kbps, RS-485 송수신기의 간편한 평가
- 전이중 RS-485 설치 공간, 14-리드 SOIC_N, ADM3064EBRZ 송수신기용 보드 레이아웃
- 논리 입력 및 출력 신호와 RS-485 신호를 위한 스크류 단자대
- 스크류 단자대를 통해 전원 및 접지 연결
- VCC 전원 공급에서 작동 전압 범위: 3.0~5.5V
- 논리 전원: 1.62~5.5V VIO
- A, B, Y 및 Z 버스 핀의 IEC 61000-4-2 ESD 보호 기능
- ±12kV 이상의 접촉 방전 및 ±12kV 이상의 공중 방전
- RE 및 DE 신호용으로 점퍼 선택 가능한 활성화 및 비활성화
- 모든 신호를 측정하기 위한 테스트 포인트
- 종단 및 바이어싱 네트워크용 저항기 및 설치 공간
필수 장비
- 오실로스코프
- 신호 발생기
- 전력 공급: 3.0~5.5V
- 전력 공급: 1.62~5.5V

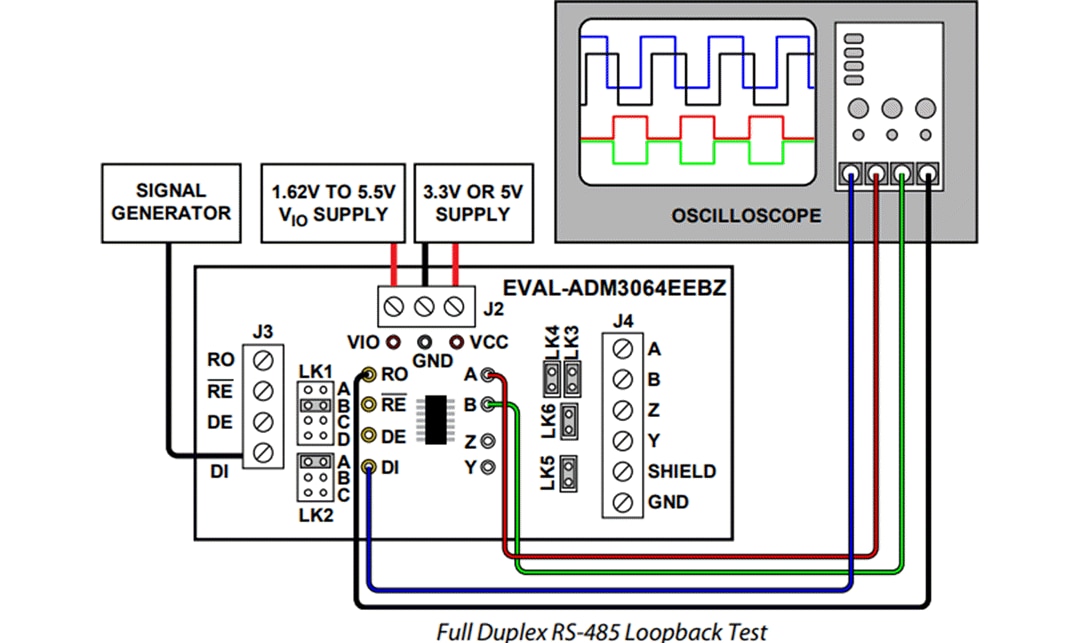

테스트 설정
적용 가능 제품
Analog Devices Inc. ADM3064E 전이중 RS-485 송수신기
긴 케이블 배선에 적합한 IEC ESD 보호 RS-485 송수신기.
