Analog Devices Inc. EVAL-ADA4254 평가 보드

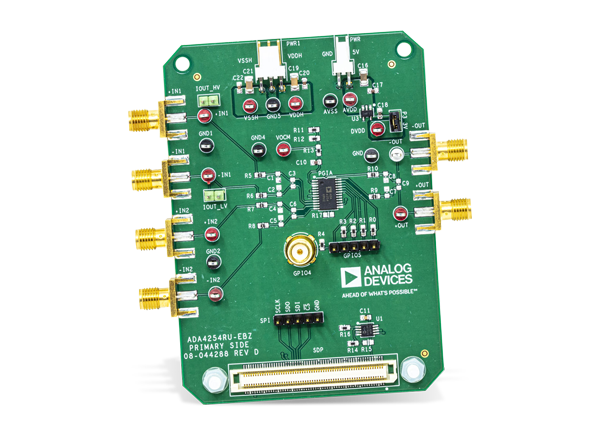

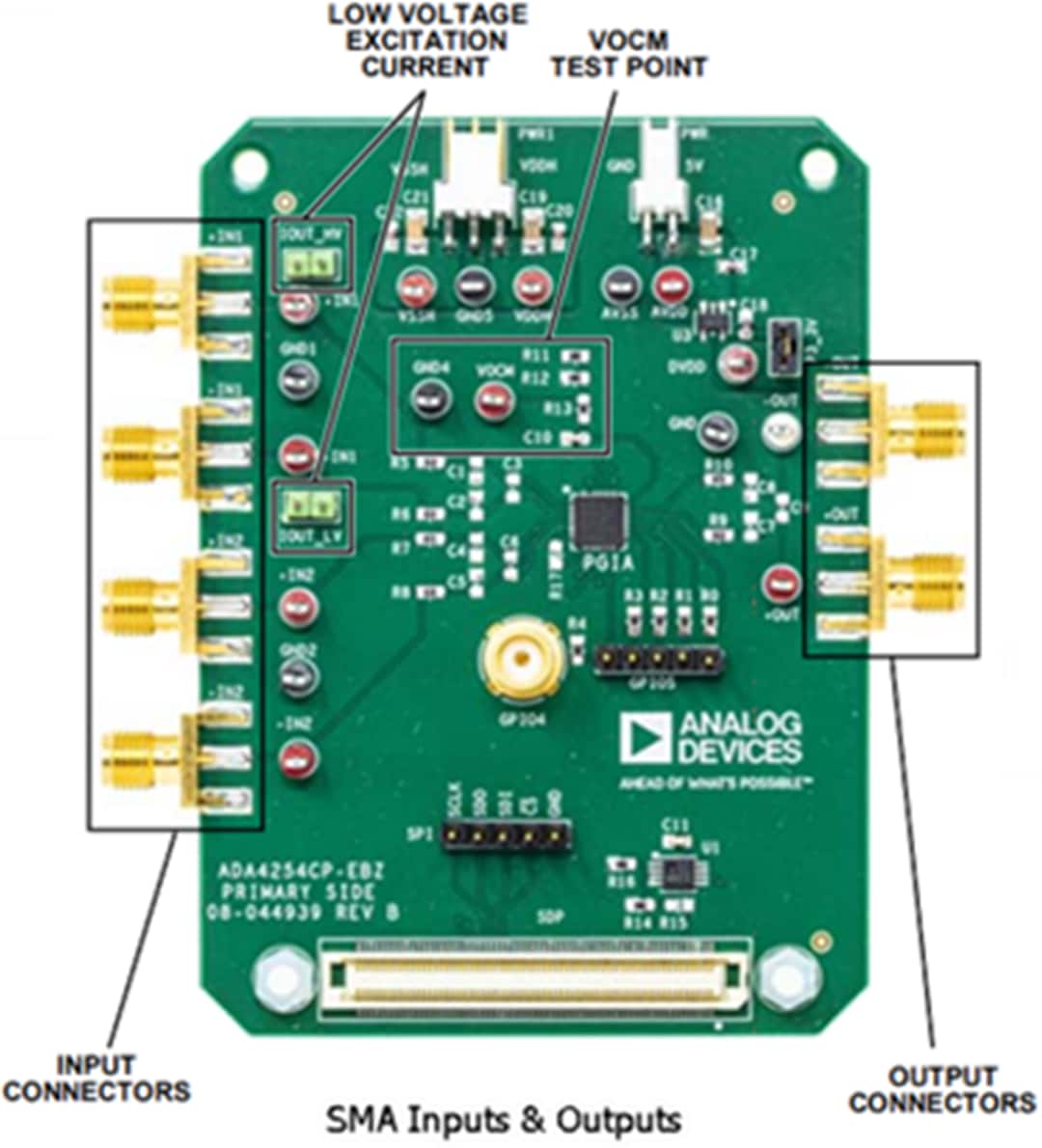

Analog Devices Inc. EVAL-ADA4254 평가 보드는 ADA4254 고전압 저전력 프로그래밍 가능 이득 계측 증폭기용 데모 및 평가 플랫폼입니다. EVAL-ADA4254 평가 보드는 테스트 장비 또는 기타 회로에 효율적으로 연결하기 위한 SMA 에지 마운트 입/출력 커넥터가 있는 4 레이어 PCB입니다.

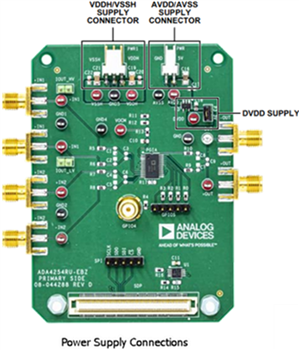

ADA4254RU-EBZ 평가 보드는 다음과 같은 세 가지 공급 도메인이 필요합니다.

공급 핀, 각각 +28V 및 -28V인 VDDH 및 VSSH로 구성된 고전압 공급 도메인.
아날로그 출력 공급 도메인인 AVDD는 일반적으로 5V입니다.
디지털 공급 도메인인 DVDD는 일반적으로 3.3V입니다.

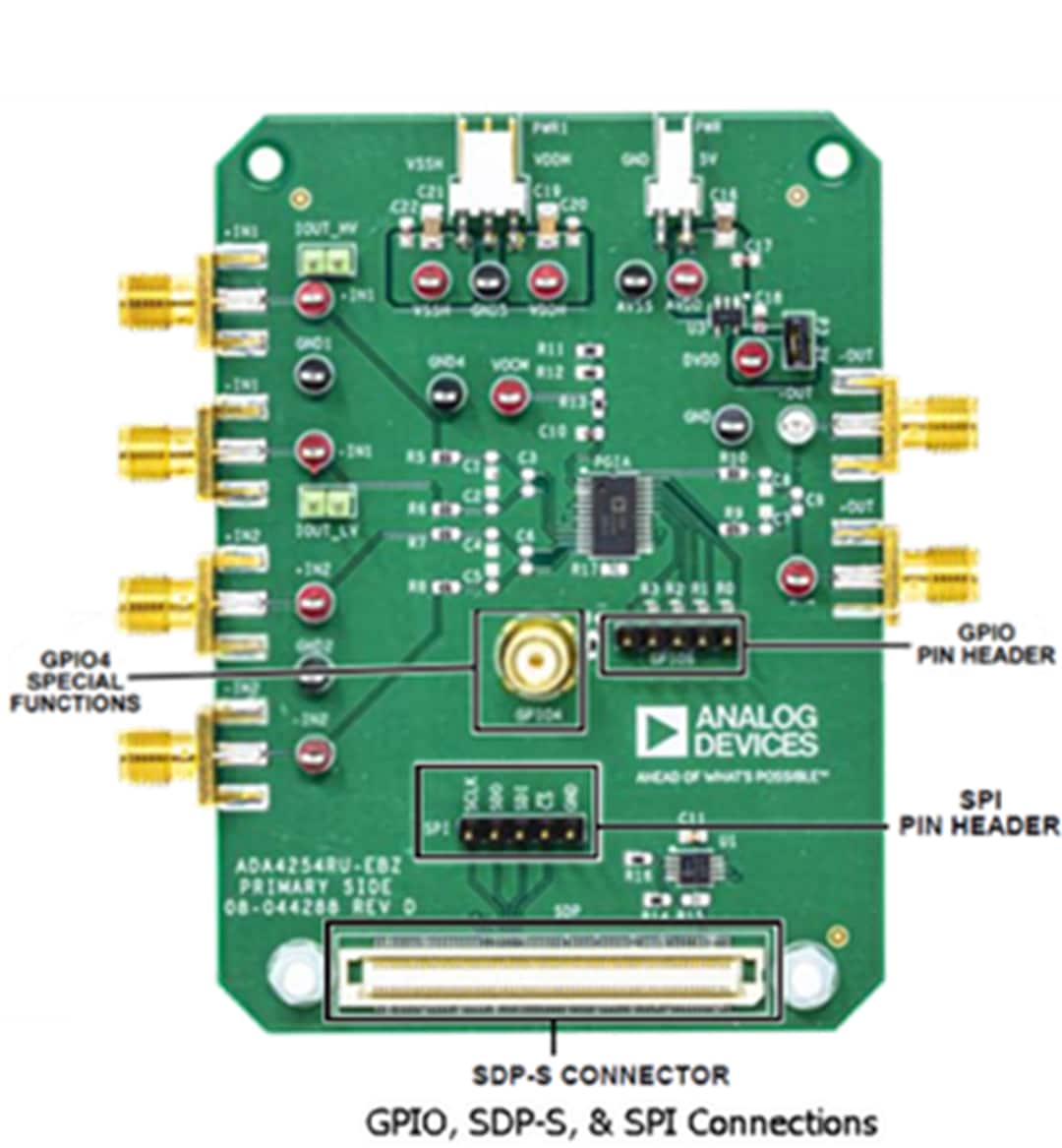

사용자는 ADA4254RU-EBZ 평가 보드를 통해 ada4254의 다양한 GPIO 기능과 상호 작용할 수 있습니다. 사용자는 GPIO를 출력으로 설정하고 이러한 출력을 하이 및 로우 사이로 전환할 수 있습니다. ADA4254RU-EBZ 보드를 사용하면 사용자는핀 헤더를 통해 GPIO에 연결할 수 있습니다.

ADA4254RU-EBZ 평가 보드는 120핀 SDP-S 커넥터에 연결된 SDP-S 컨트롤러 보드(EVAL-SDP-CS1Z)를 사용하여 ADA4254 평가 소프트웨어와 통신합니다. 이 평가 보드를 사용하면 사용자는 또한 SPI 헤더를 통해 SPI(직렬 주변기기 인터페이스) 컨트롤을 다른 방법으로 사용할 수 있습니다.
