Analog Devices Inc. EVAL-LTC6229MS8E 평가 보드
Analog Devices Inc. EVAL-LTC6229MS8E 평가 보드는 셧다운 기능이 있는 LTC6229 저왜곡 레일-레일 출력 연산 증폭기를 평가하도록 설계되었습니다. 이 평가 보드는 버퍼 구성에 사전 장착된 보드 로서 142MHz의 차단 주파수에서 후저 통과 필터를 제공합니다. 이 구성을 사용하면 LTC6229 연산 증폭기를 고속 아날로그-디지털 드라이버로 사용할 수 있습니다. EVAL-LTC6229MS8E 보드는 고속, 저전압, 저잡음, 인 앰프 및 액티브 필터를 포함한 LTC6229의 일반적인 애플리케이션에 대한 기능을 제공합니다. 이 4 레이어 평가 보드는 입력 및 출력에 에지 장착형 SMA 커넥터를 수용하여 테스트 장비 및 기타 회로를 효율적으로 연결합니다. EVAL-LTC6229MS8E 평가 보드는 저잡음 및 고속 작동을 위해 최적화된 전력 및 접지면을 제공합니다. 이 평가 보드는 C0402 및 C0603 SMT 구성 요소와 C5 및 C6용 C1206 바이패스 커패시터를 수용합니다.
특징
- 효율적인 프로토타이핑 가능
- 사용자 지정 회로 구성
- 에지 장착된 SMA 커넥터 제공
- 설비 및 기타 회로 테스트를 위한 쉬운 연결
- RoHS 준수
애플리케이션
- 광학 전자 장치-고속 트랜스 임피던스 증폭기
- 높은 다이내믹 레인지 ADC 구동
- 능동 필터
- 비디오 증폭기
- 고속 차동에서 단일 종단으로 변환
- 저전압 Hi-Fi 증폭
필수 장비
- 이중 출력 DC 전원 공급 장치
- 이중 채널 신호 발생기
- 오실로스코프
- 바나나 플러그-그래버 케이블 3개
- SMA-BNC 수형 케이블 4개

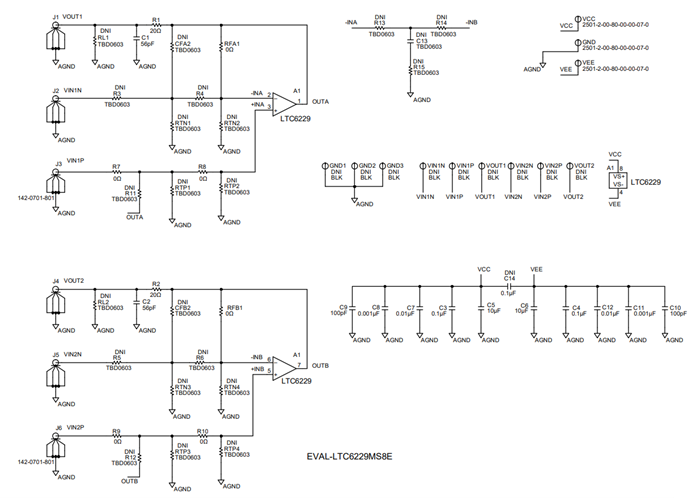

계통도
개요
게시일: 2020-02-27
| 갱신일: 2024-09-12
