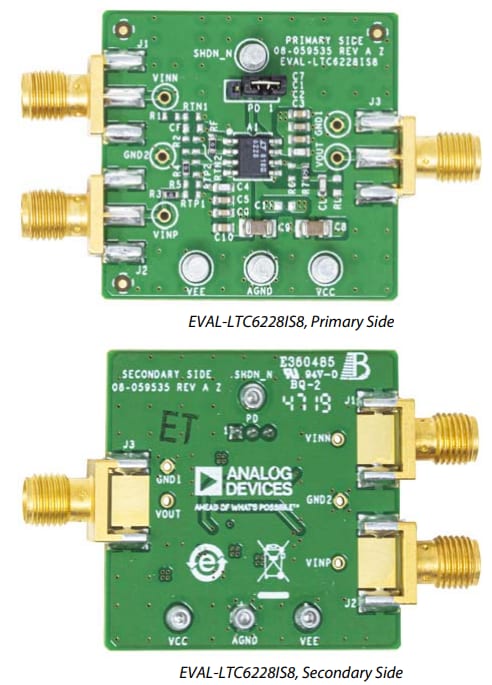

Analog Devices Inc. EVAL-LTC6228IS8 평가 보드
Analog Devices Inc. EVAL-LTC6228IS8 평가 보드는 셧다운 기능이 있는 LTC6228 저왜곡 레일-레일 출력 연산 증폭기를 평가하도록 설계되었습니다. 이 평가 보드는 80MHz의 차단 주파수에서 후저 통과 필터가 있는 버퍼 구성에 사전 장착된 보드입니다. EVAL-LTC6228IS8 보드는 다른 일반적인 연산 증폭기 구성도 지원하고 액티브 필터를 포함 한 LTC6228의 일반적인 애플리케이션을 위한 기능을 갖추고 있습니다. 4 레이어 평가 보드는 입력 및 출력 모두에 에지 장착형 SMA 커넥터를 수용합니다. 이를 통해 테스트 장비 및 기타 회로에 효율적으로 연결할 수 있습니다. Analog Devices EVAL-LTC6228IS8 보드는 신호 핀 및 접지를 위한 충분한 테스트 포인트를 제공하는 동시에 최적화된 전력 및 접지 면은 저잡음 및 고속 작동을 보장합니다. 이 평가 보드는 C0402 또는 C0603 SMT 구성 요소와 C8 및 C9용 C1206 바이패스 커패시터를 수용합니다.
특징
- 효율적인 프로토타이핑 가능
- 사용자 지정 회로 구성
- 에지 장착된 SMA 커넥터 제공
- 설비 및 기타 회로 테스트를 위한 쉬운 연결
- RoHS 준수
애플리케이션
- 광학 전자 장치
- 고속 트랜스 임피던스 증폭기
- 높은 다이내믹 레인지 A/D 컨버터 구동
- 액티브 필터
- 비디오 증폭기
- 단일 종단 변환에 대한 고속 차동
- 저전압 Hi-Fi 증폭
필수 장비
- 이중 출력 DC 전원 공급 장치
- 신호 발생기
- 바나나 플러그-그래버 케이블 3개
- SMA-BNC 수형 케이블 2개
