Analog Devices Inc. EVAL-HMC8412 평가 보드
Analog Devices Inc. EVAL-HMC8412 평가 보드는10Mil 두께, Rogers 4350B, Isola 370HR, 구리 피복으로 제작된 4레이어 PCB(인쇄 회로 기판)이며 공칭 두께는 62mil입니다. RFIN and RFOUT 포트는 3.5mm, 암형 동축 커넥터로 채워져 있으며 해당 RF 트레이스는 50Ω 특성 임피던스를 갖습니다.
ADI EVAL-HMC8412 평가 보드는 HMC8412의 전체 -40~+85°C 작동 온도 범위에서 사용하기에 적합한 구성 요소로 채워져 있습니다. 보드 트레이스 손실을 보정하기 위해, 통과 보정 즉 경로가 J1 및 J2 커넥터 사이에 제공됩니다.
특징
- 4 레이어, Rogers 4350B 및 Isola 370HR 평가 보드
- 엔드 론치, 3.5mm RF 커넥터
- 통과 보정 경로(구성품 줄임)
필수 장비
- RF 신호 발생기
- RF 스펙트럼 분석기
- RF 네트워크 분석기
- 5V, 100mA 전원 공급 장치
관련 제품
Analog Devices Inc. HMC8412 낮은 NF LNA(0.4~11GHz)
0.4~11GHz에서 작동하는 GaAs, MMIC, pHEMT, 저잡음 증폭기입니다.
추가 자료

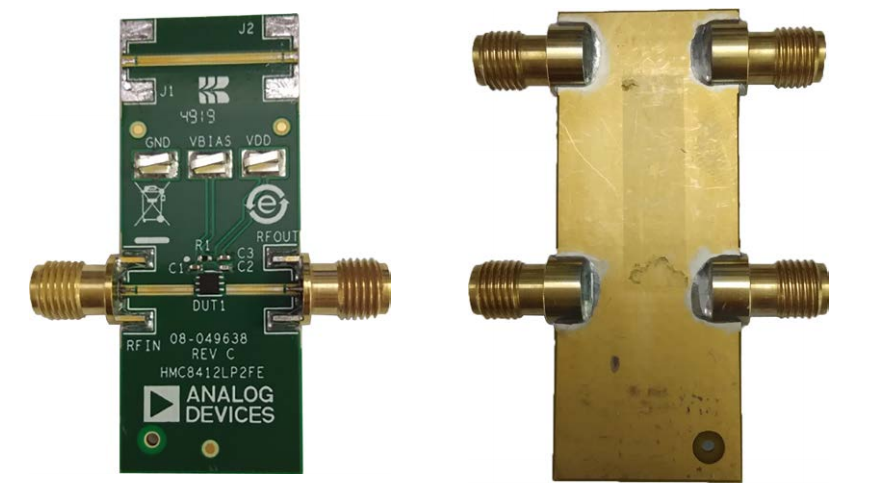

전면도 및 후면도
게시일: 2021-03-22
| 갱신일: 2022-03-11
