Analog Devices Inc. EVAL-HMC8074 평가 키트

Analog Devices Inc. EVAL-HMC8074 평가 키트는 HMC8074 쿼드밴드 MMIC VCO를 시연하도록 설계되었습니다. HMC8074 8.3~15.2GHz 쿼드밴드 MMIC VCO는 공진기, 네거티브 저항 장치 및 버랙터 다이오드를 통합하고 RF 출력 핀 2개를 제공합니다.

EVAL-HMC8074 평가 키트에는 HMC8074 VCO, LT3042 초저 잡음 전압 레귤레이터, 점퍼, ADG1604 4:1 멀티 플렉서, SMA(초소형 버전 A) 및 2.92mm K 커넥터가 포함되어 있습니다.

특징

  • 다음을 포함하는 독립형 보드
  • HMC8074 저잡음, 4중 대역, VCO
  • ADG1604 4:1 멀티 플렉서, 필터링 옵션
  • LT3042 전압 레귤레이터
  • Arduino Uno 또는 Linduino 마이크로컨트롤러를 사용할 수 있는 헤더 연결
  • 단일 6.0V 전원을 통해 외부 전력 공급

필수 장비

  • 6.0V 전원 공급 장치
  • 저잡음, 가변, 0~13.0V 전원 공급 장치
  • 50Ω 종단
  • 스펙트럼 분석기(옵션으로 제공)
  • 신호 소스 분석기

추가 자료

관련 제품

Analog Devices Inc. HMC8074 8.3GHz - 15.2GHz 쿼드밴드 MMIC VCO

공진기, 네거티브 저항 장치 및 버랙터 다이오드와 2개의 RF 출력 핀을 통합하고 있습니다.

Learn MoreAnalog Devices Inc. HMC8074 8.3GHz - 15.2GHz 쿼드밴드 MMIC VCO 정보 View ProductsAnalog Devices Inc. HMC8074 8.3GHz - 15.2GHz 쿼드밴드 MMIC VCO과 관련됨

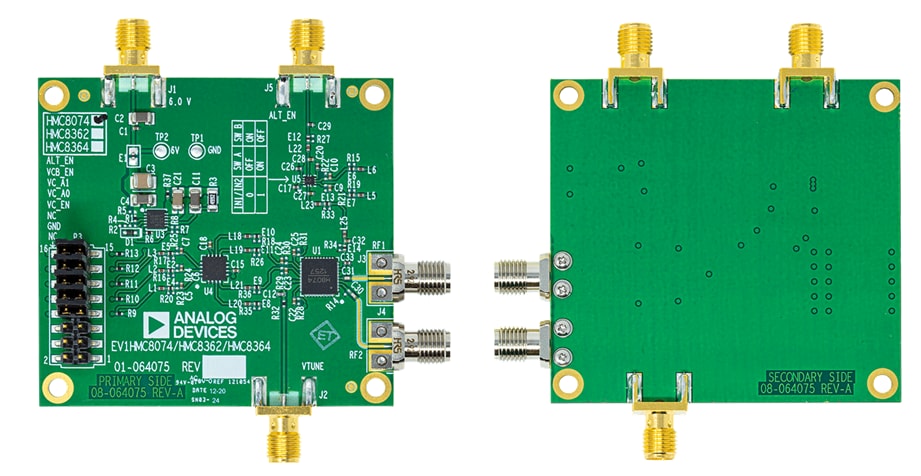

전면 및 후면도

Analog Devices Inc. EVAL-HMC8074 평가 키트
게시일: 2021-09-17 | 갱신일: 2022-03-11
