Analog Devices Inc. EVAL-CN0509-EBZ 평가 보드
Analog Devices Inc. EVAL-CN0509-EBZ 평가 보드는 다양한 DC 소스에서 5V에서 최대 2A를 제공할 수 있는 USB 충전기로 5~100V의 넓은 입력 범위를 제공합니다. EVAL-CN0509-EBZ 평가 보드는 넓은 입력 LTC7103 벅 컨버터와 절연형 플라이백 컨버터 LT8302의 조합을 사용합니다. 이 회로는 5~100V의 DC 전압을 수용하고 표준 USB 커넥터를 통해 절연 5V 전원을 생성합니다. 이 회로는 올바른 입력 극성을 나타내는 녹색 LED와 별도로 붉은색 LED를 사용하여 전원에 최대 100V 역방향으로 연결할 수 있습니다.
특징
- 넓은 DC 입력 전압 범위(5~100V) USB 충전기
- 역극성 보호
- DCP(전용 충전 포트) 1개를 사용하여 듀얼 포트 충전 가능
필수 장비
- DC 전원 공급 장치(모든 전압, 5~100V)
- EVAL-CN0509-EBZ 평가 보드
- Klein Tools® ET910 USB 멀티미터 테스터(또는 이에 상응하는 제품)
- MicroUSB - USB Type A 케이블
- USB 충전 기능(휴대폰, 태블릿 또는 휴대용 전원 팩)을 갖춘 장치 및 장치용 USB 충전 케이블

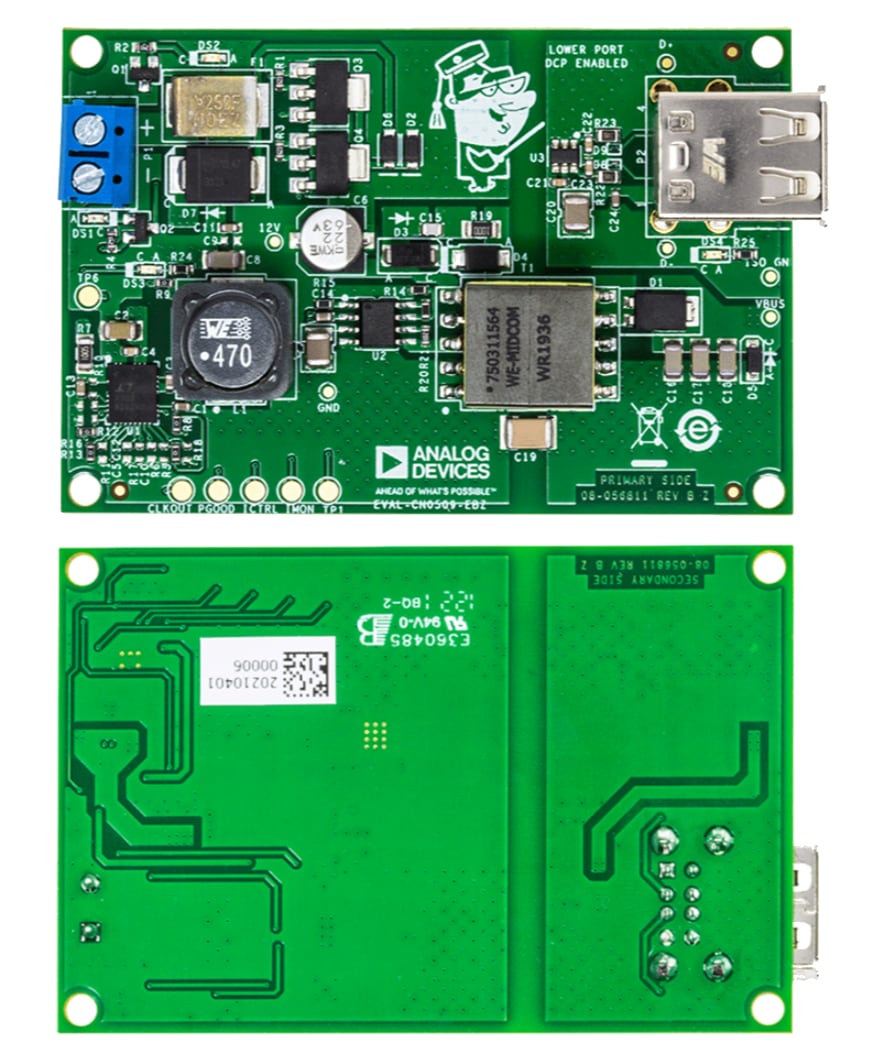

레이아웃
계통도
게시일: 2021-06-28
| 갱신일: 2022-03-11
