Analog Devices Inc. EVAL-CN0399-SDPZ 평가 보드
Analog Devices EVAL-CN0399-SDPZ 회로 평가 보드는 설계자가 배터리 또는 USB 전원 공급식 9kHz~6GHz RMS 전력 측정 시스템용 CN-0399 RF 회로를 평가할 수 있도록 지원합니다. RF 회로는 설계자가 5V USB 전원 공급 장치로 완전히 전력을 공급할 수 있는 초소형 폼 팩터에 완벽한 rms RF 전력계를 제공합니다. 이 회로는 45dBm(-30dBm~+15dBm) 공칭 입력 전력 범위를 제공합니다. 측정 신호 체이는 rms 반응 RF 전력 감지기()와 12비트, 정밀 ADC()로 구성됩니다. 이 장치는 5V USB 전원 공급 장치에서 3.3V를 발생시키는 CMOS 선형 레귤레이터()를 통해 전원이 공급됩니다. EVAL-CN0407-SDPZ 회로 평가 보드는 SDP-S 보드()를 통해 PC에 연결됩니다. EVAL-CN0407-SDPZ 및 EVAL-SDP-CS1Z가 연결된 경우, 설계자는 CN-0399 평가 소프트웨어를 다운로드하고 CN-0399 RF 회로 성능을 평가할 수 있습니다.
The measurement signal chain consists of an rms responding RF power detector (ADL5904) and a 12-bit, precision ADC (AD7091R). These devices are powered by a CMOS linear regulator (ADP160) which generates 3.3V from the 5V USB supply.
The EVAL-CN0407-SDPZ Circuit Evaluation Board from Analog Devices connects to a PC through the SDP-S board (EVAL-SDP-CS1Z). When the EVAL-CN0407-SDPZ and EVAL-SDP-CS1Z are connected, the designer can download the CN-0399 Evaluation Software and evaluate the performance of the CN-0399 RF Circuit.
특징
- 9kHz to 6GHz RMS power measurement
- 45dB input power range: -30dBm to +15dBm
- USB powered

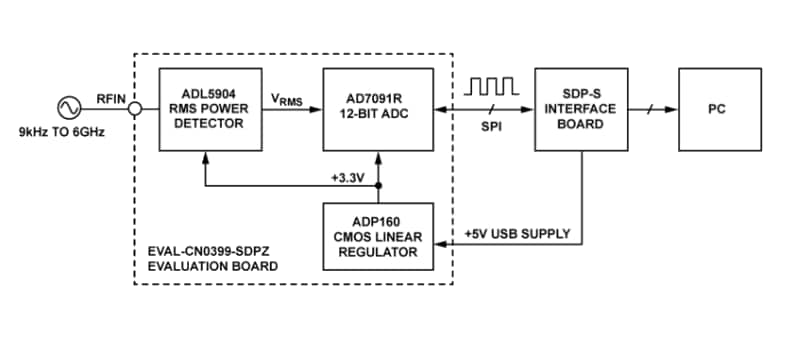

Reference Design
Associated Products
Analog Devices Inc. AD7091 & AD7091R Ultralow Power 12-Bit ADCs
12-bit successive approximation ADCs offer ultra-low power consumption with fast throughput rates.
Analog Devices Inc. SDP-S Controller Board (EVAL-SDP-CS1Z)
Allows for configuration and capture of data on daughter boards from the PC via USB.
Analog Devices Inc. EVAL-CN0407-SDPZ 회로 평가 보드
CN-0407 초고감도 Femtoampere 측정 플랫폼용 회로 평가 보드.
