Analog Devices Inc. EVAL-ADSP1802 평가 키트
Analog Devices EVAL-ADSP1802 평가 키트는 점퍼 및 스위치를 사용하여 모든 DAI(디지털 애플리케이션 인터페이스) 및 DPI(디지털 주변기기 인터페이스) 입력/출력을 제공합니다. ADI EVAL-ADSP1802 보드는 CCES(CrossCore 임베디드 스튜디오) 환경과 함께 사용하여 ADSP1802 프로세서의 기능을 테스트하도록 개발되었으며, ICE-1000/ICE-2000 에뮬레이터를 통해 EVAL-ADSP1802EBZ와 인터페이스합니다. 어댑터 또는 5V 전원 공급 장치는 EVAL-ADSP1802EBZ에 전력을 공급합니다. 이러한 전원 공급 장치는 EVAL-ADSP1802EBZ에 필요한 전압으로 조정됩니다.
EVAL-ADSP1802EBZ은 ADC(아날로그-디지털 컨버터) 입력 채널 4개와 DAC(디지털-아날로그 컨버터) 출력 채널 8개를 통합하고 있습니다. 25MHz 발진기, 크리스털 또는 외부 CLK는 코어 클록에 전력을 공급할 수 있습니다.
특징
- Analog Devices ADSP1802 SHARC 프로세서
- 최대 400MHz의 코어 성능
- 88-리드 LFCSP(리드 프레임 칩 스케일) 패키지
- 25MHz CLKIN 발진기/크리스털
- 온칩 메모리
- 5Mb L1 온칩 RAM
- 8Mb L2 RAM
- 128Mb SPI 플래시 메모리
- LED 13개
- 푸시 버튼 5개
- JTAG ICE(인 서킷 에뮬레이터) 14핀 헤더
- 아날로그 오디오 인터페이스
- Analog Devices AD1939 오디오 코덱
- 8x3.5mm 잭(8-채널 스테레오 출력)
- 4x3.5mm 잭(4-채널 스테레오 출력)
- 48kHz, 96kHz, 192kHz 샘플 레이트에서 TDM 및 I2S 모드의 모든 8 DAC 및4 ADC를 지원합니다.
- 디지털 오디오 인터페이스 (S/PDIF)
- RCA(Radio Corporation of America) 포노 잭 출력
- RCA 포노 잭 입력
- 온도 모니터
- UART
애플리케이션
- 액티브 사운드 설계, 고급 차임, 핸즈 프리 및 음성 사전 처리, 능동 잡음 제거 및 오디오 경로 관리를 포함한 실내 오디오 및 음향 처리
- UI 통신, 전문 오디오, 히어러블, 홈 씨어터를 포함한 소비자 애플리케이션에서 오디오 처리
- 보안 및 감시 기능이 있는 지능형 빌딩
키트 구성품
- EVAL-ADSP1802EBZ 평가 보드
- 5V 어댑터 전원 공급 장치
관련 제품
Analog Devices Inc. ADSP1802 SHARC® 프로세서
고성능 오디오 애플리케이션에 최적화된 32비트/40비트 부동 소수점 프로세서입니다.
추가 자료
블록 선도

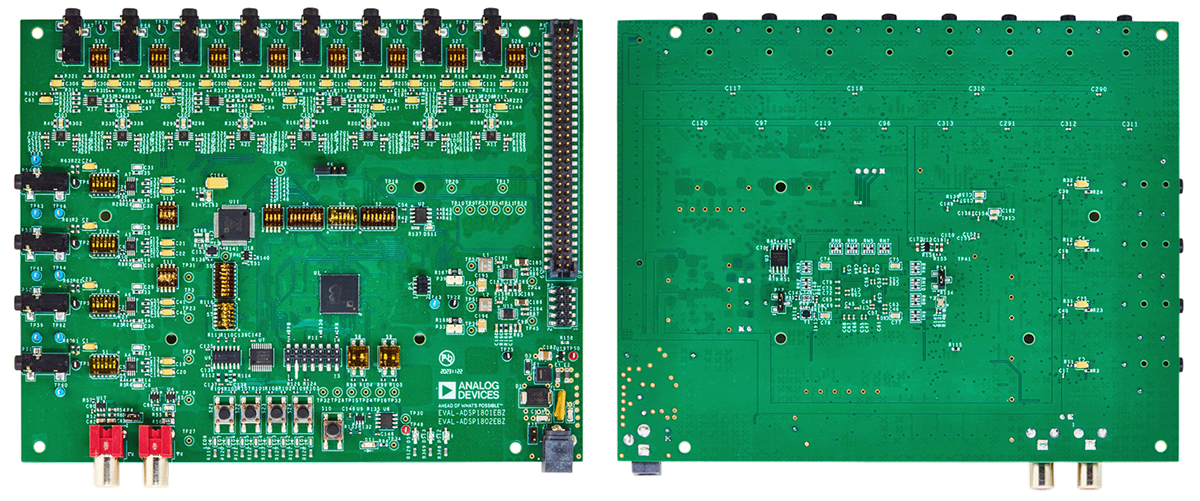

레이아웃
게시일: 2024-10-24
| 갱신일: 2024-11-07
