Analog Devices Inc. EVAL-ADP2380/ADP2381 평가 보드
Analog Devices Inc. EVAL-ADP2380/ADP2381 평가 보드는 ADP2380 및 ADP2381의 성능을 평가하기 위한 보드로, 거의 이상적인 PCB(인쇄 회로 기판) 레이아웃을 제공합니다. 이 보드는 250kHz~1.4MHz 범위에서 프로그래밍 또는 180° 위상 편이로 외부 클록과 동기화할 수 있는 스위칭 주파수가 특징으로, 적층 가능한 다중 위상 전력 솔루션을 제공합니다.
ADI ADP2380/ADP2381 평가 보드의 출력은 3.3V로 사전 설정되어 있고, 스위칭 주파수는 500kHz로 설정되어 있습니다. 해당 패시브 구성 요소를 변경하여 출력 전압을 다양하게 설정할 수 있습니다. EVAL-DP2380/ADP2381 보드의 주변 작동 온도 범위는 -40~+85°C입니다.
특징
- 4.5~20V 입력 전압
- ±1% 출력 전압 정확도
- 통합 44mΩ 하이 측 MOSFET
- 연속 출력 전류
- 4A(ADP2380)
- 6A(ADP2381)
- 250kHz~1.4MHz의 프로그래밍 가능 스위칭 주파수
- 250kHz~1.4MHz의 외부 클록 동기화
- 180° 역위상 동기화
- 프로그래밍 가능 UVLO
- PG(전력 양호) 출력
- 외부 보상
- 외부에서 조정 가능한 옵션을 이용한 내부 소프트 스타트
- 사전 충전된 출력으로 시동
평가 보드 개요

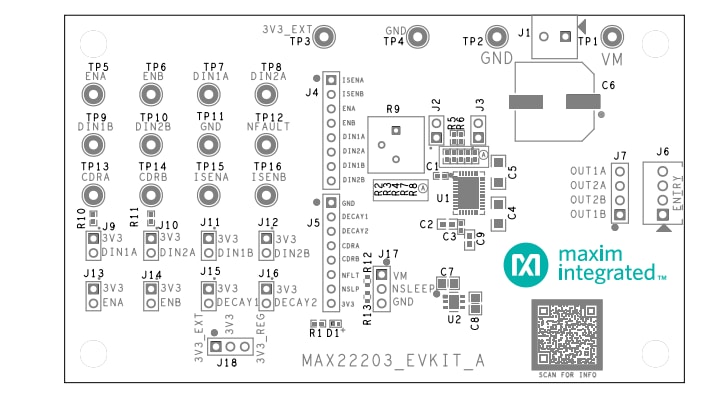

PCB 레이아웃
