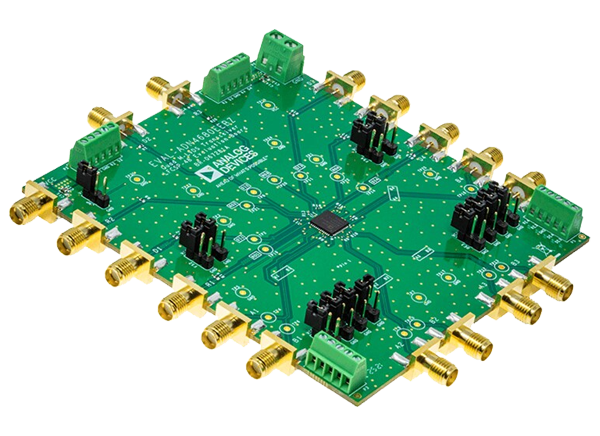

Analog Devices Inc. EVAL-ADN4680E 평가 키트
Analog Devices Inc. EVAL-ADN4680E 평가 키트는 ADN4680E 쿼드 M-LVDS 송수신기를 빠르고 쉽게 시연하도록 설계되었습니다. ADN4680E 쿼드 M-LVDS 송수신기는 최대 125MHz 또는 250Mbps NRZ(nonreturn to zero)에서 작동할 수 있는 드라이버 및 수신기 페어입니다. 각 송수신기의 드라이버 및 수신기는 반이중 구성으로 연결됩니다. 이러한 구성 덕분에 각 송수신기는 데이터를 전송하거나 수신하기 위해 독립적인 인에이블 핀을 통해 구성할 수 있습니다. EVAL-ADN4680EEBZ는 고속 신호 처리를 위해 최적화되었습니다.
ADI EVAL-ADN4680E 평가 키트는 길이가 일치하는 100Ω 차동 쌍으로 라우팅되는 보드에서 차동 M-LVDS 신호 트레이스를 제공합니다. DIx 디지털 입력 및 ROx 수신기 출력은 길이가 정합되고 제어된 50Ω 임피던스 접지로 라우팅됩니다. EVAL-ADN4680EEBZ는 최적의 전력 무결성을 위한 견고한 접지 및 전력 평면을 제공합니다.
EVAL-ADN4680EEBZ는 ADN4680E 송수신기를 위한 설치 공간이 있으며 7mm × 7mm, 48 리드 LFCSP로 제공됩니다.
특징
- ADN4680E 250Mbps, 반이중, 쿼드 M-LVDS 송수신기의 간편한 평가
- 고속 신호 처리에 최적화된 보드 레이아웃
- M-LVDS 차동 페어의 정합 트랙 길이(100Ω 차동 임피던스 제어)
- GND에 대해 제어된 50Ω 임피던스로 고속 DIx 및 ROx 로직 신호에서 일치하는 트랙 길이
- 고속 DIx 및 ROx 로직 신호 및 M-LVDS Ax 및 Bx 신호에 연결하기 위한 SMA 잭
- ROx, REx, DEx 및 DIx 로직 신호에 액세스하기 위한 옵션 스크류 단자 커넥터
- 스크류 단자대를 통해 전원 및 접지 연결
- ENP 핀을 통해 점퍼 선택 가능한 전역 전원 차단
- REx, DEx 및 FSx 핀을 통해 각 송수신기에 대한 점퍼 선택 가능 드라이버 활성화, 수신기 활성화 및 페일세이프 기능
- 다중 신호 프로빙을 용이하게 하기 위해 모든 신호와 다중 접지 포인트를 측정하기 위한 테스트 포인트
- 종단 버스를 시뮬레이션하기 위해 Ax 및 Bx 신호에 100Ω 종단 저항기 사용
필수 장비
- 4채널 오실로스코프
- 신호 발생기
- 3.0~3.6V의 전원 공급 장치
관련 제품
Analog Devices Inc. ADN4680E 쿼드 M-LVDS 송수신기
최대 125MHz 또는 250Mbps NRZ(nonreturn to zero)에서 작동할 수 있는 드라이버 및 수신기 페어입니다.

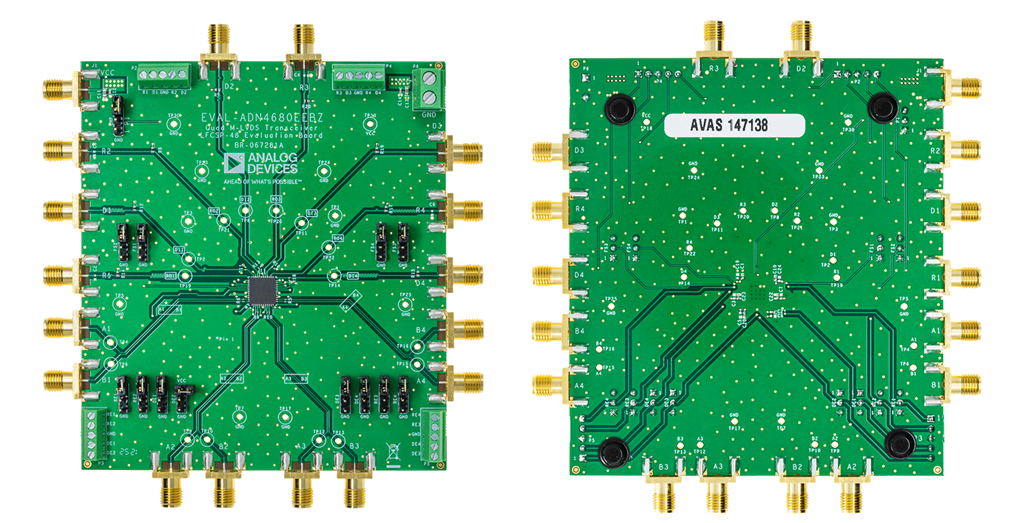

개요

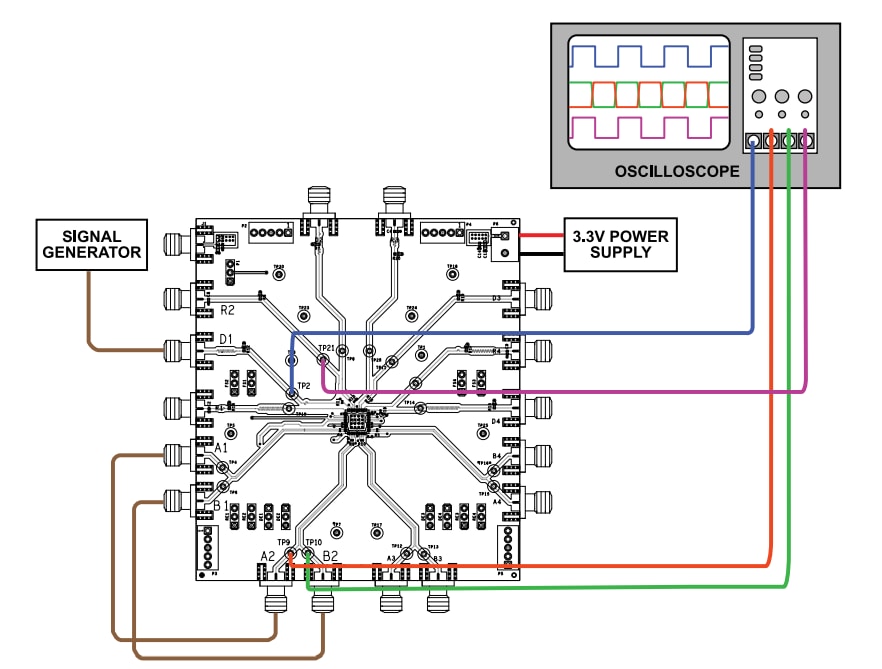

평가 보드 구성
