Analog Devices Inc. EVAL-ADIN1100 평가 보드
Analog Devices Inc. EVAL-ADIN1100 평가 보드는 ADIN1100의 강력한 저전력 10BASE-T1L PHY를 빠르게 평가할 수 있는 유연한 플랫폼을 제공합니다. EVAL-ADIN1100 보드는 1.7km의 케이블을 통해 장치와 10Mbps SPE(단일 쌍 이더넷) 연결을 제공합니다.
EVAL-ADIN1100 보드의 유연한 플랫폼은 두 가지 작동 모드를 지원합니다. USB 포트를 통해 PC에 연결된 ADIN1100 GUI 소프트웨어를 사용하여 ADIN1100 레지스터 설정 및 링크 품질 모니터링과 진단과 같은 전체 기능에 액세스할 수 있습니다.
또는 이 보드는 하드웨어 구성 링크 및 스위치를 설정하여 구성된 독립 실행형 모드에서 작동할 수 있습니다. 보드 내장형 LED는 상태 표시 기능을 제공합니다.
이 플랫폼은 10BASE-T1L-10BASE-T 미디어 컨버터로 작동하여 10BASE-T1L 이더넷 포트로 다른 장치(데모 보드 또는 맞춤형 프로토타입)에 연결할 수 있고 데이터를 RJ45 커넥터를 통해 액세스할 수 있는 표준 이더넷으로 변환할 수 있습니다.
특징
- 모든 ADIN1100 기능에 대한 사용하기 쉬운 접근
- PC에서 (GUI) 소프트웨어 또는 독립형 하드웨어 구성 작동
- 유연한 전원 공급 장치 및 프로토타이핑 옵션
- 보드 내장형 ARM Cortex-M ADuCM4050 마이크로컨트롤러
- 10BASE-T1L- 10BASE-T 미디어 컨버터
키트 구성품
- EVAL-ADIN1100EBZ 보드
- 10BASE-T1L 케이블 및 외부 전원 공급 장치용 플러그인 나사식 터미널 커넥터 2개
- RJ45 커넥터가 있는 카테고리 5e 이더넷 케이블(1미터)
- USB-A - Micro USB-B 케이블(1미터)
필수 장비
- 10BASE-T1L 인터페이스가 있는 링크 파트너
- 10BASE-T1L 호환 단일 쌍 케이블(최대 1.5mm2, 스크류 단자 커넥터와의 호환을 위한 16 AWG(미국 전선 규격)
- 전원 공급 장치: 보드용 전원으로 5V dc~32V dc, 0.6W 또는 USB
- 표준 RJ45 이더넷 인터페이스가 있는 선택적 링크 파트너, 10BASE-T 전이중으로 해결되는 자동 협상
- Windows® 7(또는 이후 버전)을 실행하는 선택적 PC(USB 인터페이스 포함)
개요

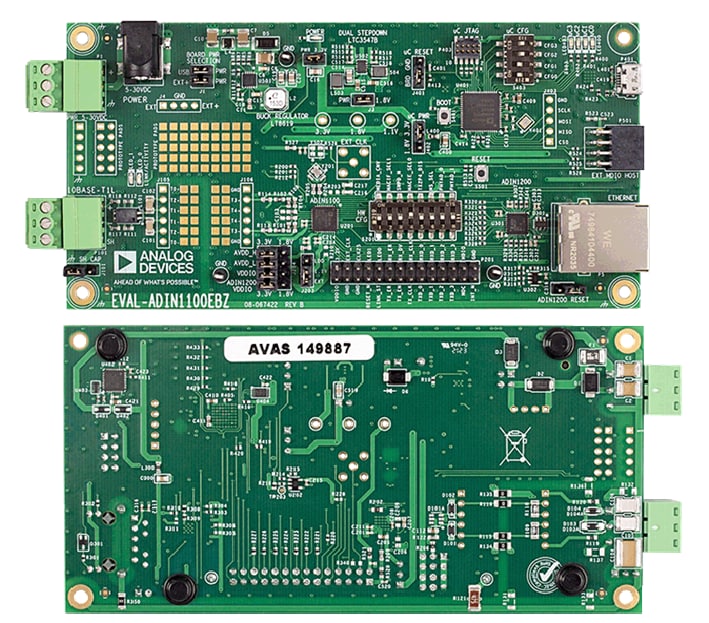

전면도 및 후면도
