Analog Devices Inc. EVAL-ADAQ8092-FMCZ 평가 보드
Analog Devices Inc. EVAL-ADAQ8092-FMCZ 평가 보드는 ADAQ8092로 개발을 시작하기에 이상적입니다. ADAQ8092는 14비트, 105MSPS, 고속 듀얼 채널 데이터 수집 µModule 솔루션입니다. 이 장치는 3개의 공통 신호 처리 및 컨디셔닝 블록을 통합하는 SiP(System-in-Package)를 활용합니다.
ADI EVAL-ADAQ8092-FMCZ 평가 보드는 외부 전원 공급 장치가 필요하지 않으며 클록 소스에 매우 작은 지터가 필요합니다. DC1075B는 클록 신호 소스를 개선하는 것이 좋습니다.
특징
- 이중 채널 동시 샘플링 ADC
- 통합 차동 증폭기/ADC 드라이버
- 단일 종단-차동 입력 구성 회로
- LVDS 출력 기능
- 구성을 위한 직렬 SPI 포트
- 보드 내장형 전원 측정 장치
- FMC-LPC 시스템 보드 커넥터
애플리케이션
- 통신
- 셀룰러 기지국
필수 장비
- Windows 7 또는 Windows 10 운영 체제가 설치된 PC
- EVAL-ADAQ8092-FMCZ
- 12V 벽면 어댑터 전원 공급 장치가 있는 Digilent ZedBoard™
- 전원 공급 장치
- Rohde 및 Schwarz SMA100A(클록 소스) - 제안
- 수형 SMA 어댑터
- SD 카드
- Keysight 336xx 시리즈(신호 발생기) - 제안
- DC1075B 클록 분배기 - 제안
- SMA 케이블
- 감쇠기
- 테스트 신호 주파수를 중심으로 한 TE 대역 통과 필터 - 제안
키트 구성품
- EVAL-ADAQ8092-FMCZ 평가 보드
- 시스템 보드 부트 소프트웨어 및 Linux OS가 포함된 Micro-SD 메모리 카드(어댑터 포함)

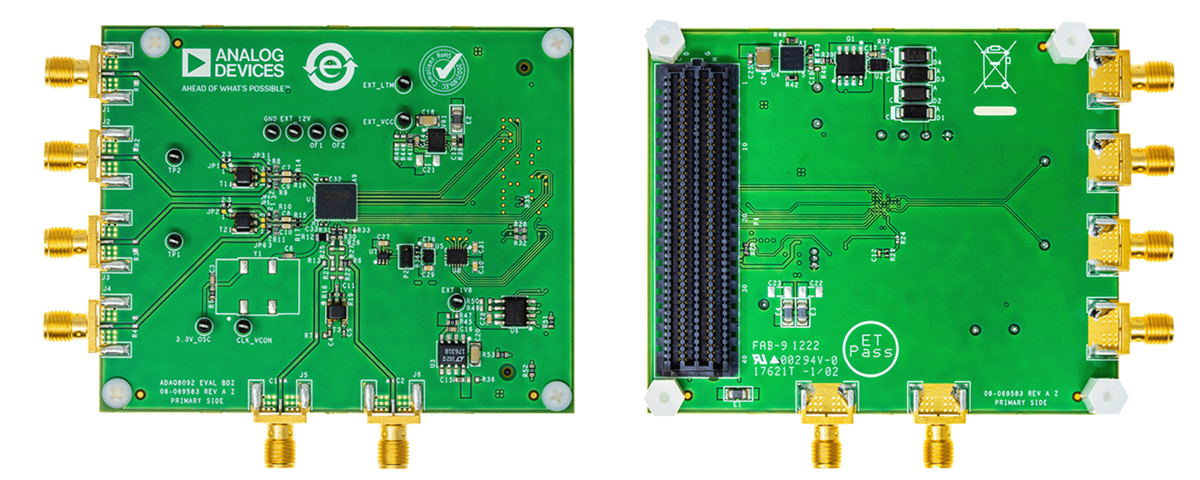

PCB 레이아웃
관련 제품
Analog Devices Inc. ADAQ8092 14비트 105 MSPS μModule®
고속 DAQ(이중 채널 데이터 수집) 솔루션입니다.
