Analog Devices Inc. LTM4659용 DC3248A 평가 보드
Analog Devices DC3248A 평가 보드 회로는 고효율, 10A 강압 전력 μModule® 레귤레이터인 LTM4659를 갖추고 있습니다. 입력 전압 범위는 2.25V ~ 5.5V이고, 출력 전압 범위는 0.5V ~ VIN 입니다. 특정 VIN, VOUT, 주파수 및 열 조건에 대해 부하 경감이 필요할 수 있습니다. DC3248A 평가 보드는 SSTT 핀을 제공하여 사용자가 출력 추적, 소프트 스타트 주기를 프로그래밍하고 다이 온도를 모니터링할 수 있습니다.
MODE/SYNC 핀은 스위칭 주파수를 외부 클록과 동기화합니다. 클록 출력이거나 PWM 모드를 설정합니다. 1MHz ~ 2.6MHz의 클록으로 외부 동기화할 수 있습니다. PWM(펄스 폭 변조) 작동 모드에는 저잡음을 위한 FCM(강제 연속 모드) 또는 경부하 조건에서 높은 효율을 위한 PSM(펄스 스키핑 모드)이 있습니다. LTM4659는 동기화 중에는 FCM으로 기본 설정되고 주파수 및 모드/동기화 핀이 VIN 에 연결된 경우 PSM으로 작동합니다.
LTM4659는 외부 보상 기능을 사용합니다. 사용자는 보상 회로를 조정하여 루프가 안정적이고 원하는 과도 성능이 달성되는지 확인할 수 있습니다. 10A 이상의 전류를 요구하는 출력 부하의 경우, 여러 LTM4659s를 병렬로 연결하여 역위 상으로 작동함으로써 입력 및 출력 전압 리플을 증가시키지 않고 더 많은 출력 전류를 제공할 수 있습니다. Analog Devices DC3248A 평가 보드를 작동하거나 수정하기 전에 이 평가 보드 매뉴얼과 함께 LTM4659 데이터 시트를 읽어야 합니다.
특징
- 소형 표면 실장, 4mm × 4mm × 1.43mm LGA
- Silent Switcher®2 아키텍처
- 초저 EMI(전자기 간섭) 잡음
필수 장비
- 0V ~ 30V DC, 20A 전원 공급 장치 1개
- 20A 싱크 용량의 전자 부하
- DMM(디지털 멀티미터) 4개
추가 리소스

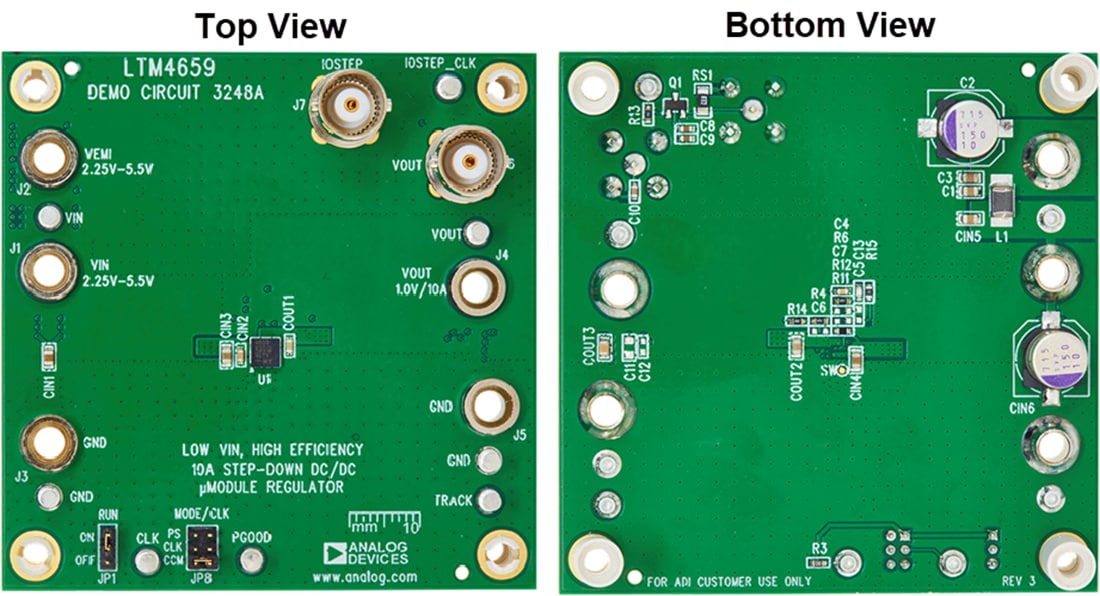

보드 레이아웃
관련 제품
Analog Devices Inc. LTM4659 10A 강압 DC-DC μModule® 레귤레이터
이 장치에는 전력 MOSFET, 스위칭 컨트롤러, 인덕터 및 모든 지원 구성 요소가 포함되어 있습니다.
