Analog Devices Inc. LT3942 데모 보드 DC3103A
Analog Devices Inc. LT3942 데모 보드 DC3103A는 LT3942 동기식 벅 부스트 변환기 및 LED 드라이버용 평가 플랫폼입니다. 이 LT3942는 입력 전압을 출력 전압보다 높거나 낮거나 같게 하여 최대 34V의 LED 스트링 전류를 조정할 수 있습니다. 독점적인 피크-벅 피크-부스트 전류 모드 제어 방식을 통해 300kHz~2MHz의 고정 주파수 작동 상태를 조정 및 동기화할 수 있으며, EMI가 낮은 경우 25% 삼각 확산 스펙트럼 작동을 수행할 수 있습니다. LT3942는 3~36V 입력, 0~36V 출력, 작동 영역간 원활한 저잡음 전환을 통해 자동차, 산업 및 배터리 구동 시스템의 LED 드라이버 애플리케이션에 이상적입니다.
Analog Devices Inc. DC3103A 데모 보드는 QFN-28 패키지에 LT3942가 사전 설치되어 있는 것이 특징입니다. 이 데모 보드는 출력 전압이 12V로 설정된 예시 애플리케이션 회로와 입력 전압이 7~36V에서 1A까지 공급할 수 있는 기능을 제공합니다. 이 데모 보드는 3V의 낮은 입력 전압과 감소된 출력 전력으로 계속 작동합니다. DC3103A는 2MHz 스위칭 주파수용으로 SSFM(확산 스펙트럼 주파수 모듈)이 비활성화되어 사전 구성되어 있습니다. 활성화되면, SSFM은 향상된 EMI 성능을 위해 LT3942 스위칭 주파수를 2MHz와 2.5MHz 사이로 조정할 수 있습니다.
이 보드는 PVIN 및 PVOUT 핀 근처에 세라믹 커패시터를 배치하여 콤팩트한 고주파 핫루프를 형성합니다. SMD 패드를 사용하여 DC3103A 입력 및 출력 모두에 옵션으로 제공되는 페라이트 비드 EMI 필터를 설치할 수 있습니다. 적절한 보드 레이아웃 및 SSFM과 결합된 이 필터는 방사 및 전도 EMI를 모두 줄이는데 효과적입니다.
특징
- QFN-28 패키지에 사전 설치된 LT3942
- 3~36V 입력 전압 범위(VIN)
- 스위칭 주파수(fSW)
- SSFM 꺼진 상태: 2MHz
- SSFM 켜진 상태: 2~2.5MHz
- 12V 출력 전압(VOUT)
- 89% 표준 효율
- 사용자 선택 가능한 모드
- 주요 신호 테스트 지점
지원 장치
Analog Devices Inc. LT3942 동기식 벅 부스트 변환기
최대 34V의 LED 스트링 전류를 조정할 수 있는 4 스위치 동기식 벅 부스트 LED 드라이버.

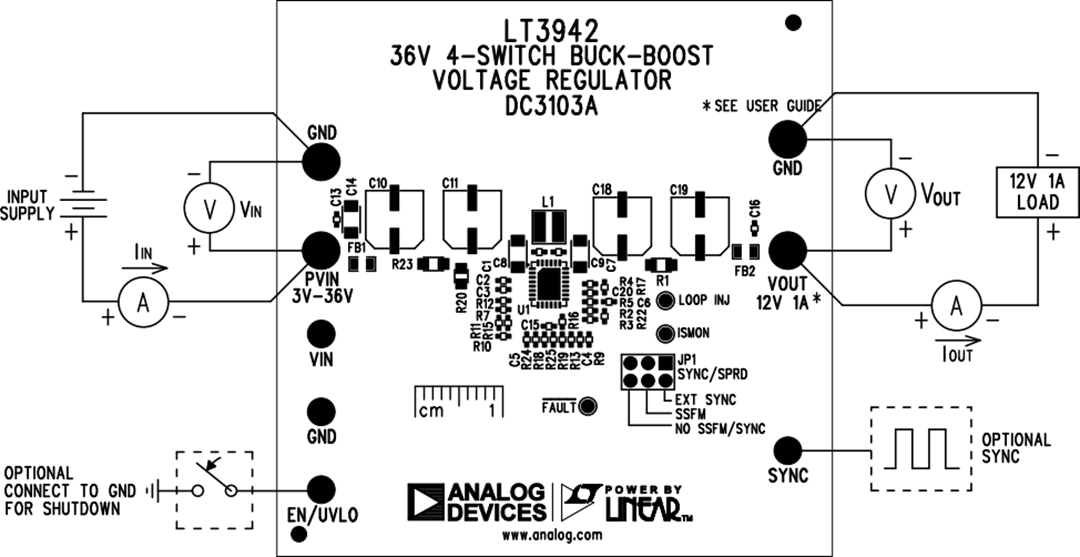

테스트 설정
게시일: 2021-07-13
| 갱신일: 2022-03-11
