Analog Devices Inc. LTM4663 데모 보드 DC2902A
Analog Devices Inc. LTM4663 데모 보드 DC2902A는 LTM4663 μModule 조정기의 작동을 평가하도록 구성되었습니다. LTM4663 초박형 μModule® TEC(열전 냉각) 조정기는 TEC 컨트롤러, 선형 전력단, 스위칭 조정기, 인덕터 및 모든 구성 요소를 결합하고 있으며 소형 LGA 패키지로 제공됩니다.
Analog Devices Inc. DC2902A 평가 보드는 2.7~5.5V의 입력 전압 범위를 제공하며 최대 1.5A의 싱킹 또는 소싱 전류를 제공할 수 있습니다. LTM4663 내부에서 선형 전력단은 PWM 전력단과 함께 작동하여 H-브리지 구성을 구성합니다. TEC를 통해 공급되는 전류의 방향은 포지티브(냉각 모드의 경우) 또는 네거티브(난방 모드의 경우) 중 하나가 될 수 있습니다.
또한 DC2902A 보드는 기본 2MHz 스위칭 주파수를 제공하며 EN/SY 입력 핀에 인가되는 1.85~3.25MHz의 외부 클록(JP1: EN/SY)으로 동기화할 수 있습니다. 저항기, R7(냉각 모드의 경우 기본 값: 1.5A, 가열 모드의 경우 -1.5A)으로 최대 TEC 전류 제한을 프로그래밍할 수 있으며 저항기, R10(냉각 모드의 경우 기본 값: 5V, 가열 모드의 경우 -4.8V)로 최대 TEC 전압 제한을 프로그래밍할 수 있습니다. 추가적인 특징으로는 TEC 전압 모니터용 VTEC 출력과 TEC 전류 모니터용 OTC 출력을 들 수 있습니다.
사양
- 입력 전압 범위: 2.7~5.5V
- 최대 TEC 전류 냉각 모드: 1.5A
- 최대 TEC 전류 가열 모드: -1.5A
- 표준 스위칭 주파수: 2MHz
- 88.6% 표준 효율 냉각 모드, VIN = 5V, ITEC = 1.5A, 2Ω 부하
- 89.1% 표준 효율 가열 모드, VIN = 5V, ITEC = -1.5A, 2Ω 부하
애플리케이션
- TEC temperature control
- Optical networking systems
- Optical modules
- LiDAR systems

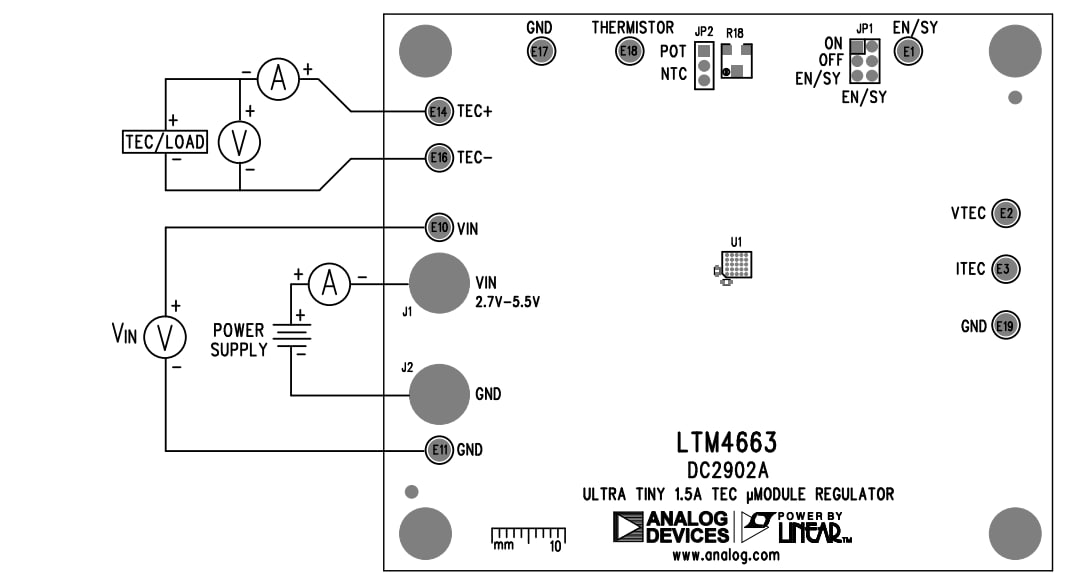

적절한 측정 설정
관련 제품
Analog Devices Inc. LTM4663 초박형 μModule® TEC 조정기
소형 LGA 패키지로 제공되는 TEC 컨트롤러, 선형 전력단, 스위칭 레귤레이터, 인덕터.
