Analog Devices Inc. LTC3310S 데모 보드(DC2874A-A/B/C)
Analog Devices Inc. LTC3310S 데모 보드(DC2874A-A/B/C)는 다상 2.0MHz, 3.3V~1.2V 강압 레귤레이터로 작동하는 LTC®3310S 10A, 저전압, 동기식 강압 Silent Switcher를 보여 줍니다. DC2874A에는 2-상 20A(DC2874A-C), 3-상 30A(DC2874A-B) 또는 4-상 40A(DC2874A-A) 출력 솔루션을 제공하는 3가지 빌드 옵션이 있습니다. LTC3310S은 0.5V~VIN 의 조절 가능한 출력 전압과 다상 작동 시 500kHz~2.25MHz의 작동 주파수를 지원합니다.
DC2874A은 펄스 스킵 모드에서 작동하고 더나은 낮은 전류 효율을 위해 마스터가 펄스를 스킵하기 시작하기 전에 슬레이브 위상이 먼저 스위칭을 멈추도록 허용합니다. DC2874A에는 전도 EMI를 줄이기 위한 EMI 필터도 있습니다. VIN EMI 단자에 입력 전압을 인가하여 이 EMI 필터를 포함할 수 있습니다.
애플리케이션
- 자동차 전장
- 상시 작동 시스템
- 콜드 크랭크
- 테스트 장비
- 분산 공급 조정
- 산업
- 테스트 및 측정
- 의료 장비
- 신호 처리
- 영상 및 RF 시스템

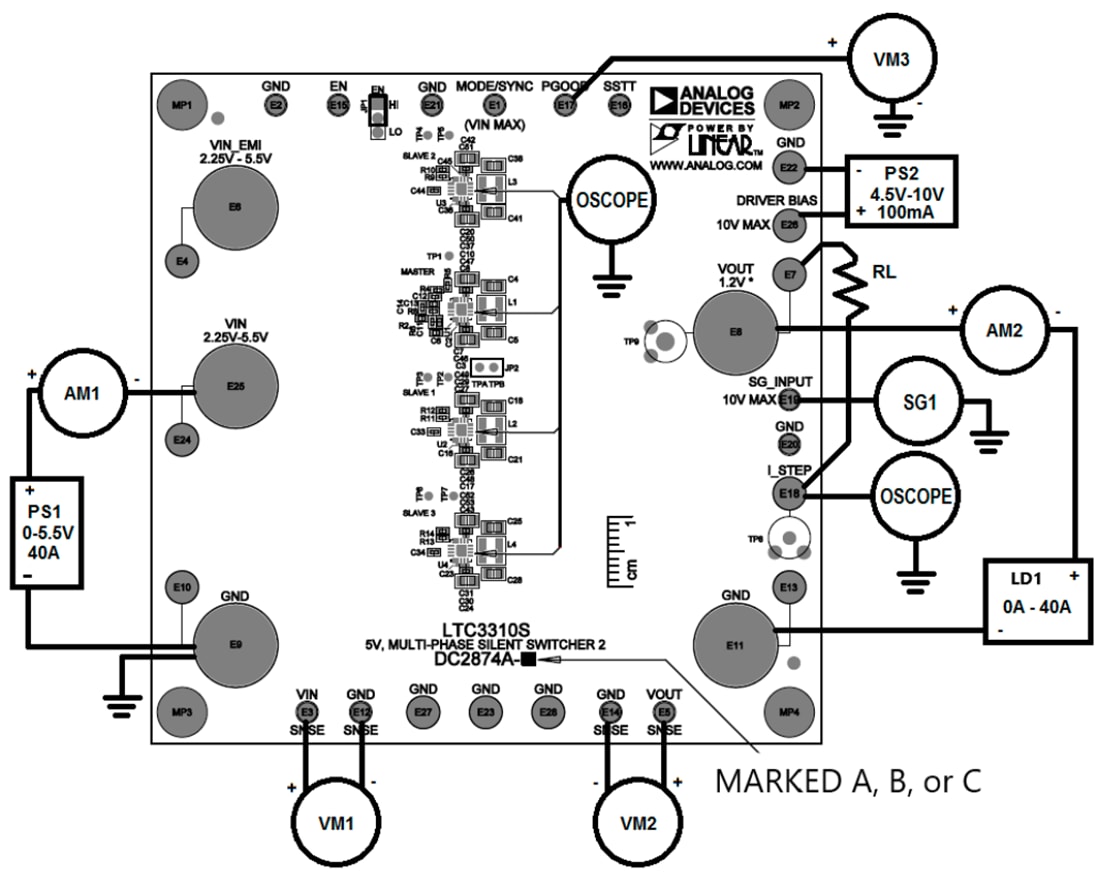

테스트 설정
